Paso 1: Montar las fuentes de alimentación
Es justo. Plural. Técnicamente, el 555 puede manejar 12V, pero la fuente de tren estoy usando no es totalmente rectificada y picos por encima de los 12V. Lo sé porque yo frito dos 555 temporizadores antes de que me di cuenta. Además, el módulo PIR necesita 5V.

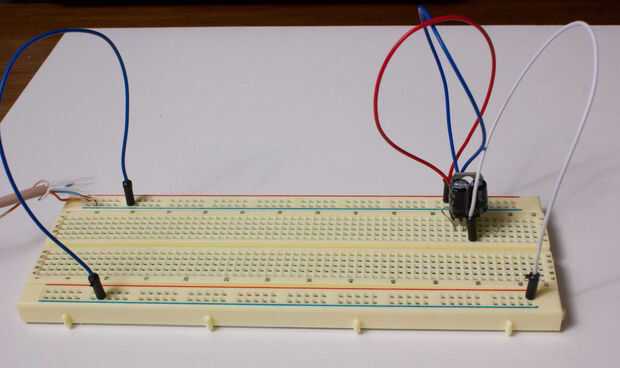

Estoy construyendo en un protoboard, y tengo el carril derecho positivo a 12V no reglamentada y el carril izquierdo positivo en 5V regulados. Los motivos están ligados junto con un cable puente.

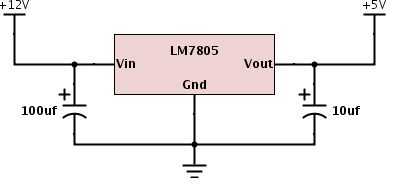

- Conecte el riel de 12V al pin de Vin del 7805.
- Conectar la tierra con conector de tierra del 7805.

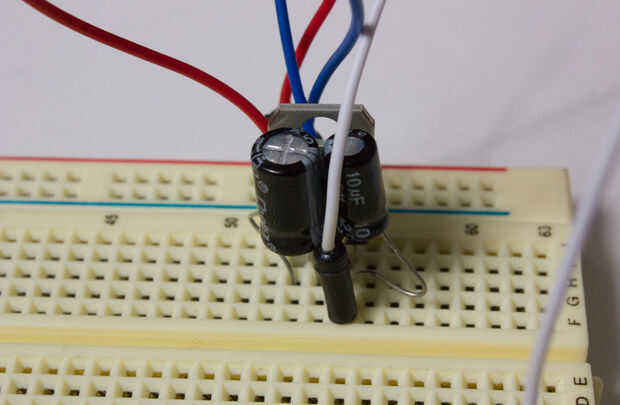

- Coloque el condensador de 100uf en el Vin y pines de tierra.
- Coloque el condensador de 10uf a través la Vout y pines de tierra.
Los condensadores alisan picos de tensión.
