Paso 5: Montar y conectar el sensor de PIR

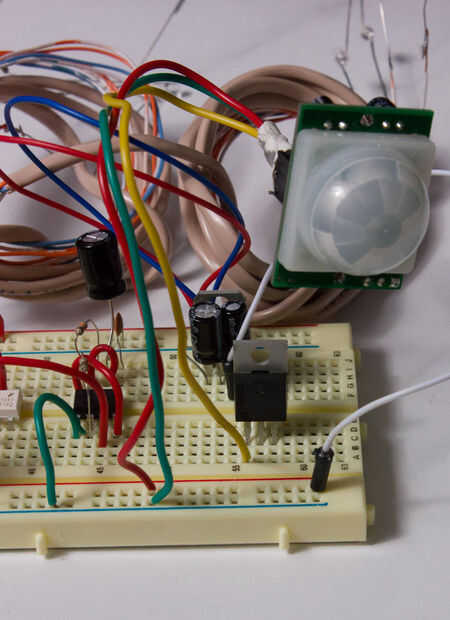

Estoy usando un sensor PIR de Parallax REV A que recogí de RadioShack último Halloween. Conectar los pines positivos y negativos para el riel de 5V y el carril de tierra respectivamente.
El pin de salida va alta cuando se detecta movimiento. Sin embargo, el sensor de REV A no puede manejar una carga en el pasador hacia fuera. Esta es otra lección que aprendí la manera dura. Por lo tanto, tendrás que conectar la clavija de salida en algún tipo de alta impedancia. Un MOSFET funciona bien aquí, pero de ninguna manera es la única opción. Otro resistor de 10kΩ 3904 y otro probablemente funcionará, también.

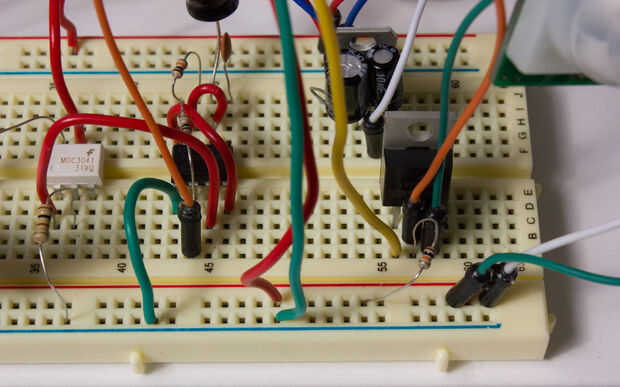

- Conecte un resistor de 10kΩ entre el riel de 5V y el perno de drenaje de tu MOSFET.
- Conectar la clavija de la fuente a tierra.
- Conectar la clavija de salida PIR en el pasador de la puerta MOSFET.
