Movimiento Tracker con PIRs, Arduino y un Servo (1 / 4 paso)

Paso 1: Hacer cables para detectores PIR

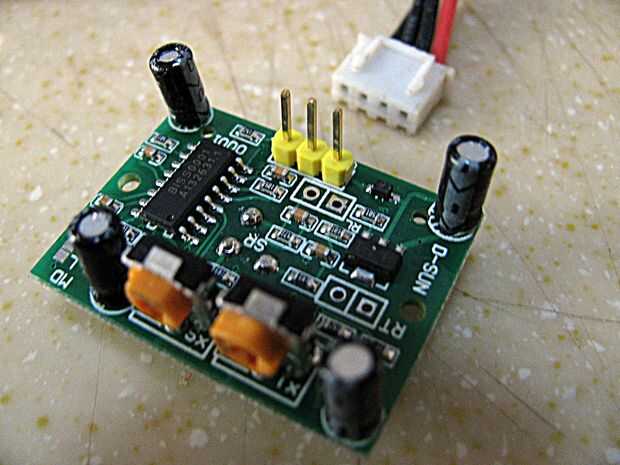

PIR cada uno tiene un voltaje positivo, negativo tensión y poste de la señal. Usé algunos conectores viejos que me quité algunos servos muertos y también de algunas baterías de lipo muertos. Ver foto de closup de conector. Los conectores de batería de lipo tienen 4 conexiones y solo uso la izquierda o derecha tres que afortunadamente el conector PIR bastante cerca.
Más cables con los tres cables de izquierda o derecho del conector de la soldadura. Hacer esto para cada PIR. Es importante usar somekind de conector para el PIR que soldar directamente a la PIR puede matarlo (lo hicimos un par de veces y aprendí mi lección).
También soldado un tablero breade cable de conexión al extremo del cable positivo y negativo de racimos y al final de cada cable de señal como éstos son más fáciles de empujar en los agujeros de placa Arduino y el pan.

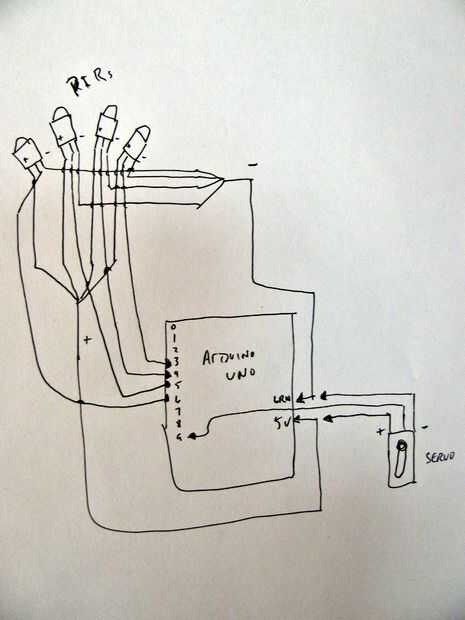

Según el esquema dibujado crudamente, todos extremos del cable positivo del PIR a la soldadura, soldadura todos los negativo extremos del cable juntos. Estos se conectará a los puertos de Arduino 5 voltios y grnd.
