Movimiento Tracker con PIRs, Arduino y un Servo (3 / 4 paso)

Paso 3: Conecte el arnés de cableado para Arduino

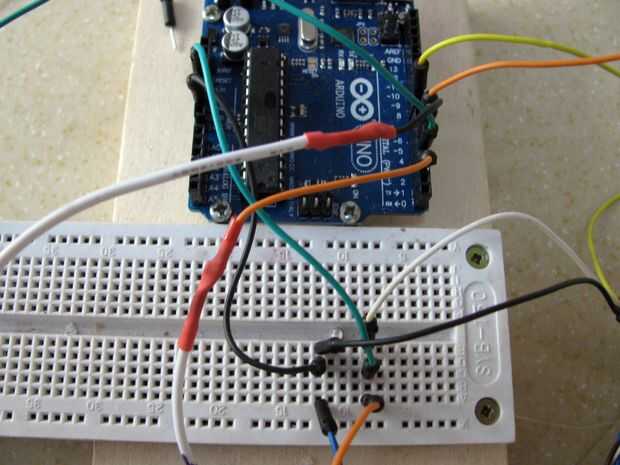

usé un tablero blanco para conectar los puertos de Arduino 5 voltios y tierra para el arnés de cableado del PIR y el servo.
Conecte cada cable de señal PIR a los puertos digitales de Arduino 3,4 5 y 6.
Conecte el cable de señal del servo Arduino digital puerto 9.

El servo está sentado bajo el pájaro montado en un envase de cartón de té. Tiene 3 cables, un cable de positivo, negativo y señal.
