MP3 entrada para unidad de CD y Radio CDR2005 (5 / 9 paso)

Paso 5: cirugía

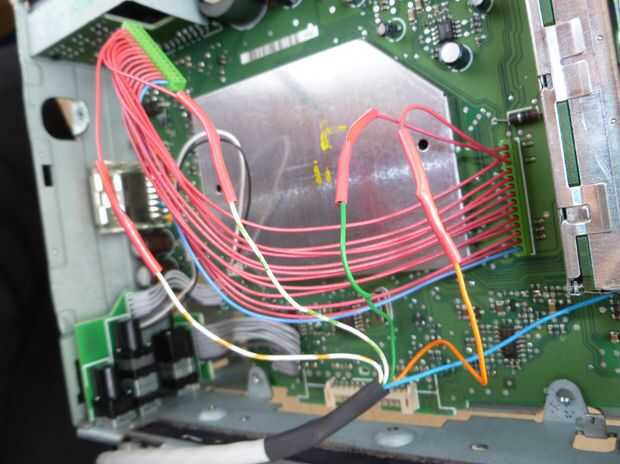

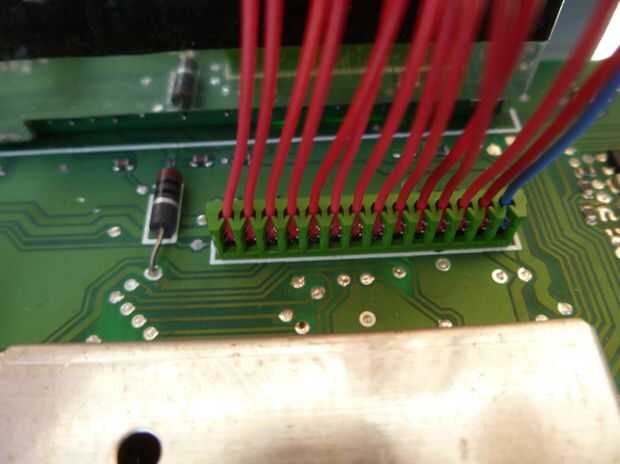

Verá dos manojos de cables que conectan el CDU y placa base de la radio. Un paquete contiene dos cables (negro y gris). Otro contiene 14 cables (13 unos rojo y uno azul). Tienes que cortar tan pronto mantenga sus herramientas listo! Tomar el paquete de 14 cables. Contando desde la izquierda (con el cable azul a la derecha = número 14). Debe cortar el cable rojo 1 (que es el canal audio izquierdo) así como el hilo rojo 3 (que es el canal de audio derecho).

El principio es sencillo: se reintegro el 1ro y el 3er hilo con un jack de 3.5mm conmutada (switch cerrado normal). Cuando se inserta un enchufe, el interruptor Desconecte la CDU motherbord de radio y audio de jack de alimentación a la placa madre de la radio. Tan fácil como esto. Leer más aquí.

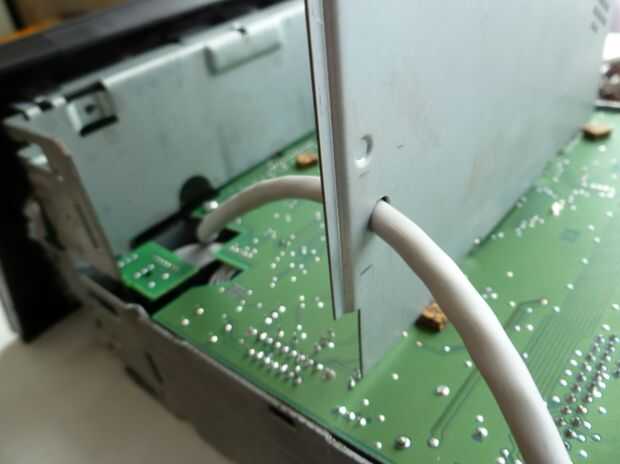

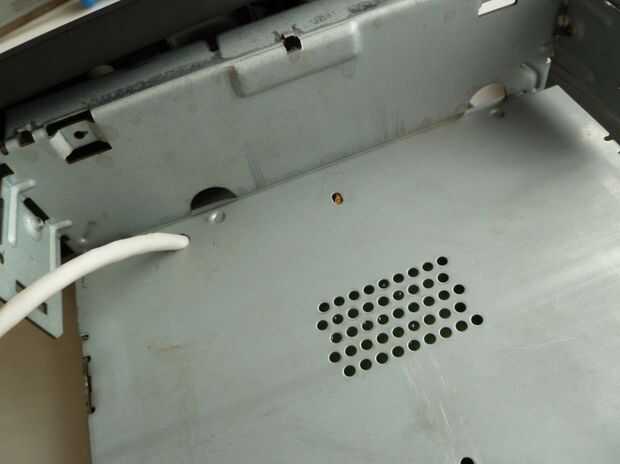

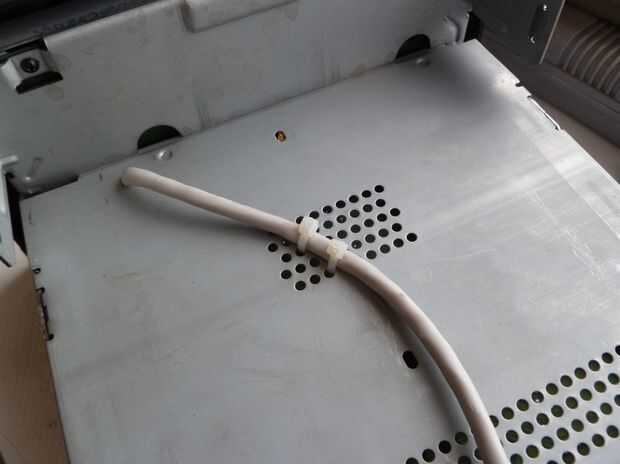

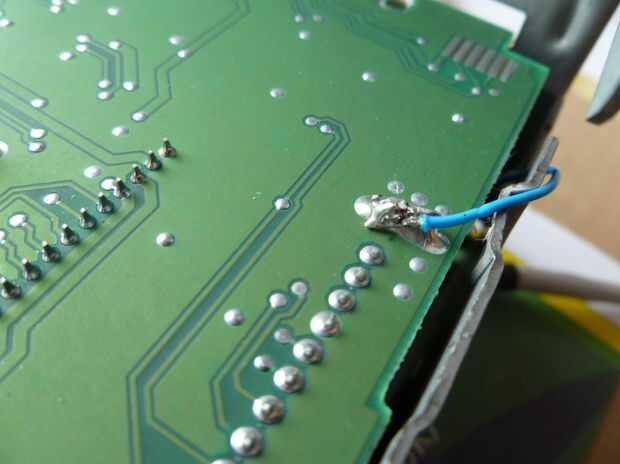

Usando un UTP CAT5 cable es muy útil como el sugerido en el post. Explotó con el alambre en la parte inferior (porque es la única parte donde hay espacio suficiente!). Por lo tanto tenía que perforar un agujero de 6mm en la parte inferior y retirar con cuidado las rebabas de metal! Asegúrese de que usted no cortocircuito nada! Incluso no derramar ninguna gota de soldadura. Si reside en su RACDU, no quisiera estar en su asiento conductor cuando la radio a dejar de jugar.

Sugiero el uso de calor retráctil tubería para proteger la soldadura como para que sea más bonito.
