Paso 6: Implementación de Hardware de convertidor CUK
Conecte los conectores de carga de alimentación, diodo, MOSFET y la salida de potencia de entrada.
Para ello, taladro 4 pares de orificios a distancias bien en la placa y los conectores en el tablero usando tornillos y tuercas.
A continuación, usted tiene que construir su circuito según el diagrama del circuito.
Asegúrese de que sus inductores y condensadores son clasificados por al menos 4 amperios (que sea 400V 450V)
Una vez terminadas todas las conexiones, conectar la resistencia variable a los conectores del lado de carga.
Utilice un multímetro entre los terminales de carga. Nota de Pls que convertidor de CUK da polaridad a la salida.

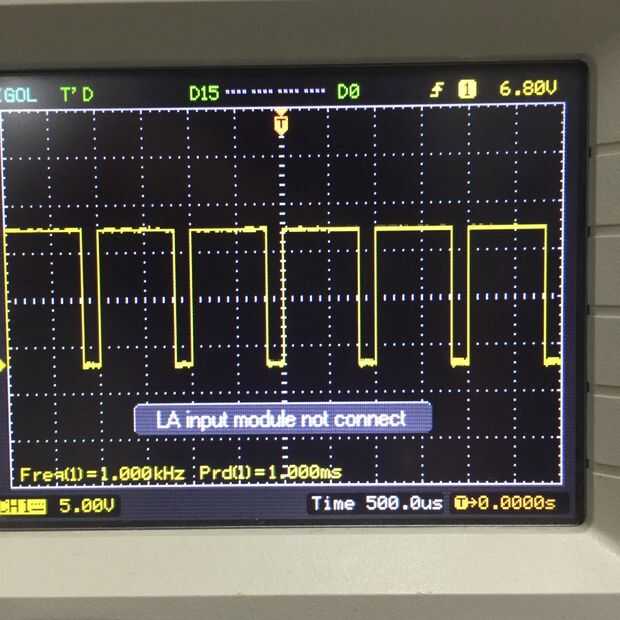

Utilizar un generador de funciones en pulso cuadrado de 10kHz para probar su prototipo inicial. Incluso puede codificar un Arduino para generar la frecuencia de 10kHz.

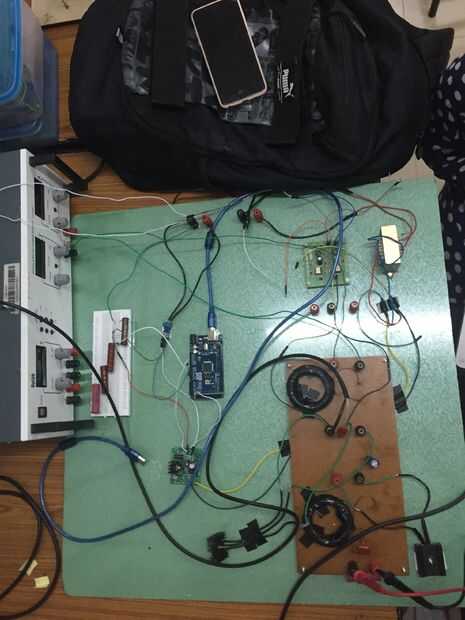

Así que en una cáscara de la tuerca, las conexiones de hardware deben ser como sigue:
La alimentación de 220V AC entra en el transformador.
PD:: al principio vamos a probar nuestro prototipo con la fuente de 220Vac. Sin embargo, una vez que estamos satisfechos con el funcionamiento del prototipo, podemos reemplazarlo con el panel solar del picovoltio.
Transformador camina hasta 12V y le da la alimentación al circuito controlador TLP250.
El generador de funciones da 10KHz pulsos cuadrados en los pernos de la TLP250 IN1 y IN2
La salida positiva de O1 de TLP250 va a la "puerta" de lo MOSFET mientras la salida negativa va a cualquiera de los puntos comunes de conexión a tierra en el PCB.
El sensor de voltaje y el sensor de corriente se conecta entre las salidas del transformador.
Entran directamente en el Arduino, donde están siendo monitoreados para los cambios en el suministro de insumos.
