Paso 9: Realizar el circuito de Control
Hemos construido el "manos y pies" de la CNC. Pero necesitamos un control de cerebro para las manos y los pies.
Estamos utilizando Arduino Uno, (de cualquier sabor obras.) como el cerebro de la CNC,

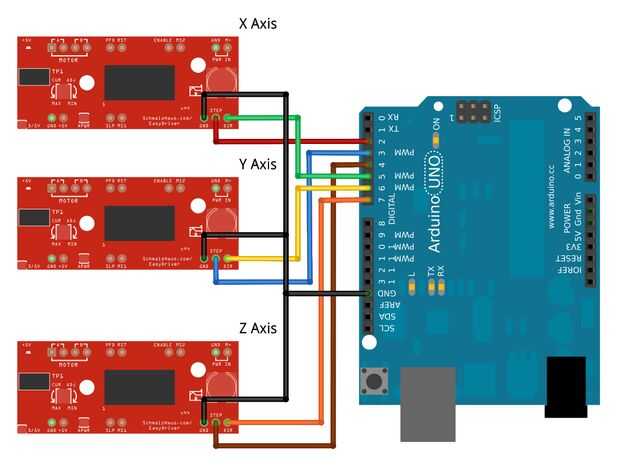

1) construir el circuito tal como se describe en el cuadro 1.

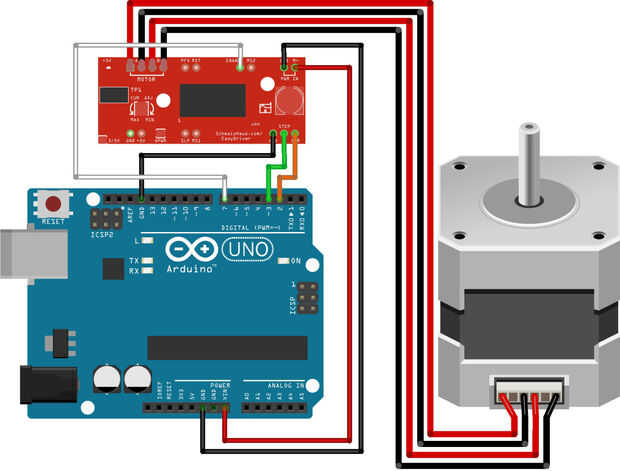

2) Conecte los respectivos ejes steppers motores a sus conductores. Aquí hay una tabla rápida:
Eje X Y Z
Pernos de E.D---(GND) (paso) (DIR)---
ARDUINO (GND, 2,5) (GND, 3,6) (GND 4,7)
(digitales pins)
3) conectar los pines de alimentación
4) vuelva a verificar las conexiones

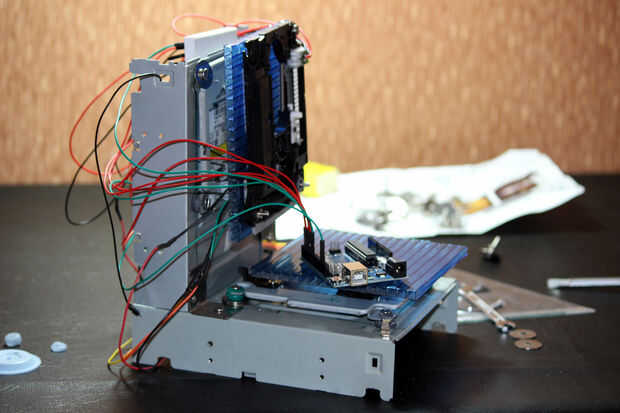

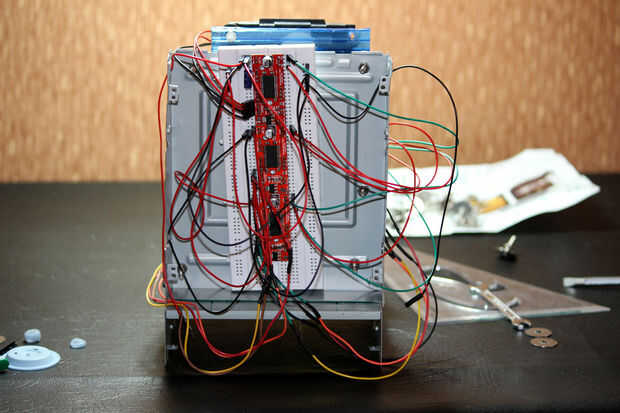

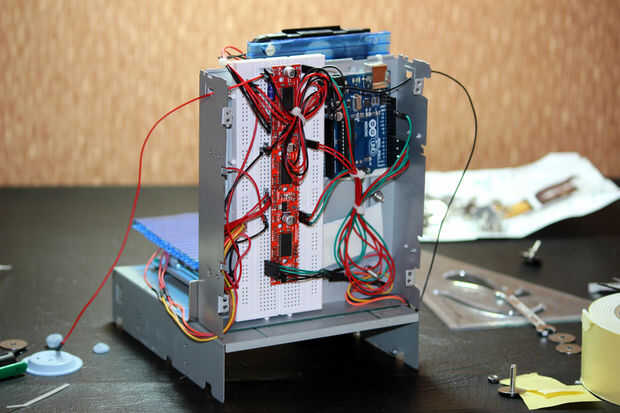

5) nosotros estamos colocando el circuito en la parte trasera de la X y Z eje caso. Esto hará que sea portable.
6) un circuito controlador de relé de alambre al pin arduino 12 para controlar el láser.
