Paso 2: Video

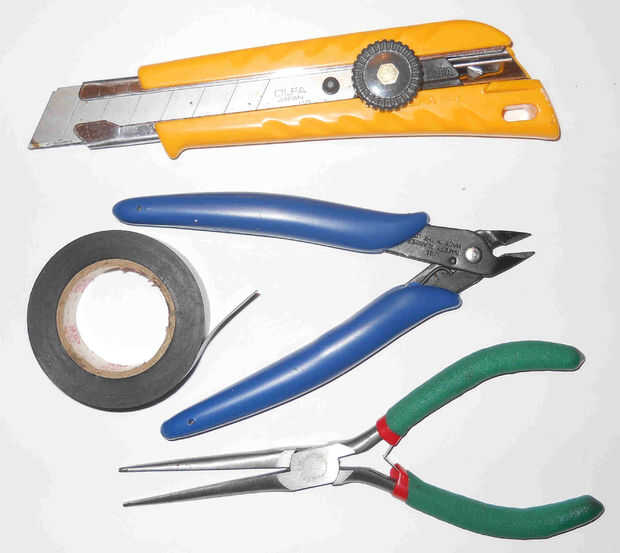

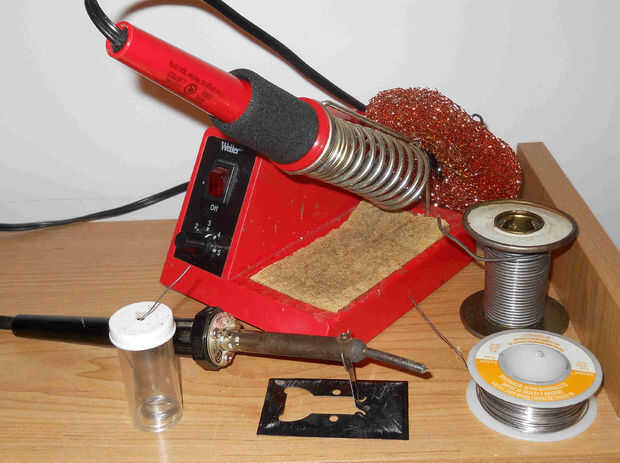

Suministros para todas las medidas:
soldadura de hierro
de la soldadura

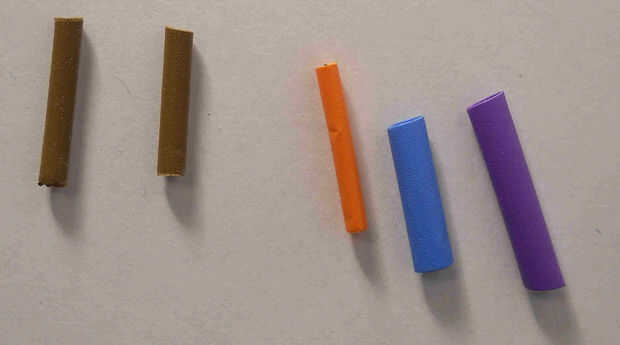

abrigo del encogimiento o con cinta aislante
pinzas
agudo cuchillo
jefes masculinos y femeninos (que conecte Arduino)
alambre
Seguridad para todos los pasos:
Esta lista puede parecer trivial pero lo que fue una experiencia aleccionadora para mí. Podría ser un amable recordatorio para otros también.
No use ropa suelta y pelo largo
Utilice gafas de protección para la construcción entera, soldadura 'escupe' y cables cortados volar alrededor
Trabajar en un espacio ordenado, bien iluminado y bien ventilado
Tenga cuidado al usar y guardar cuchillos y herramientas
No toque la punta del soldador o del elemento (nunca por debajo de la manija)
Mantenga una esponja húmeda o un trapo para limpiar el soldador con frecuencia y nunca lo sostenga en su mano

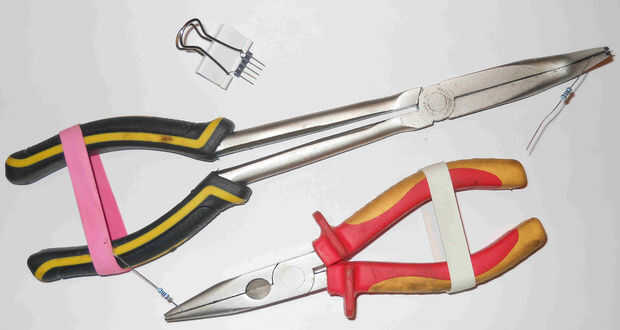

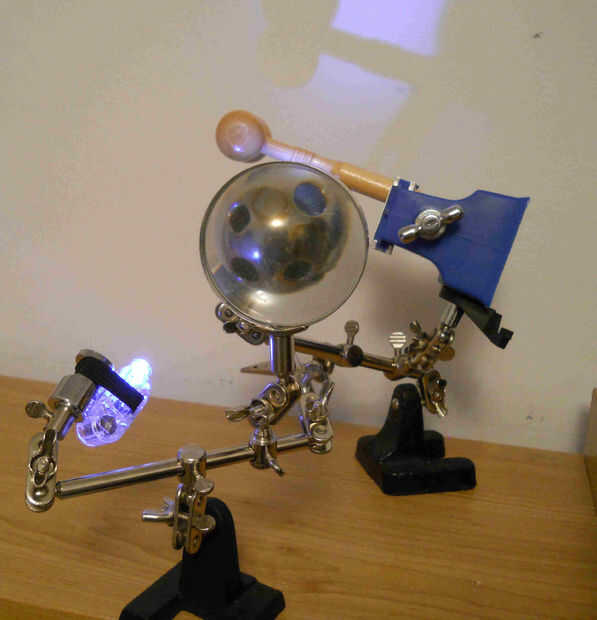

Uso de agarres, pinzas y una banda de caucho, o similar, no los dedos, para sujetar piezas mientras que la soldadura

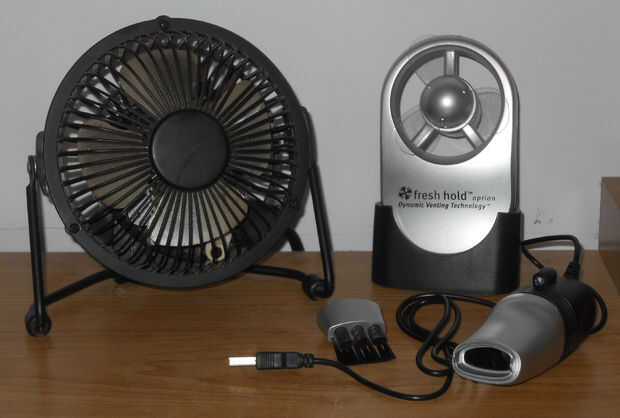

No se incline en los humos de la soldadura, un ventilador pequeño escritorio puede dirigir el flujo de aire
"Debe ser lo suficientemente fría" significa esperar más antes de tocar
Seguimiento de los sniped extremos de cables, son muy malos para la gente y la electrónica
No deje cables expuestos en tus circuitos, ser generosos con el abrigo del encogimiento o cinta
No dejar hierros incluso fríos al alcance de los niños, tener cuidado con los cables
Lávese las manos y limpiar la zona después de soldar
No deje la cuchara en el café
Un corto tiempo configurar cómodamente en el comienzo y para cada empalme de la soldadura, puede ser la mejor medida de seguridad. También es a menudo más rápido en el largo plazo.

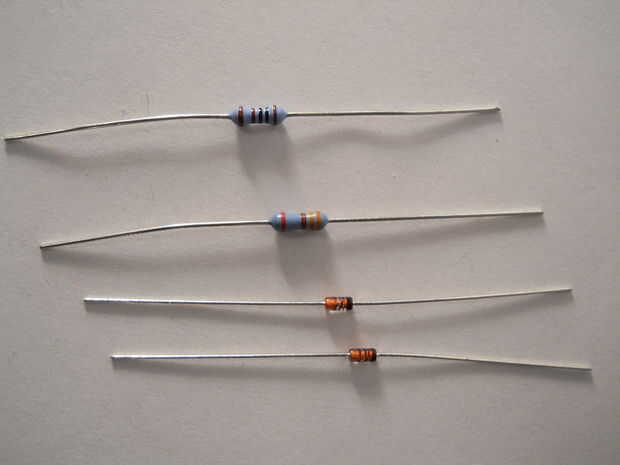

Partes:
ohmios de resistencia 1k
300 ohmios de resistencia
diodo 1n4148 (x 2) o similar silicio diodo de conmutación
RCA plug (hombre o mujer con plomo largo)

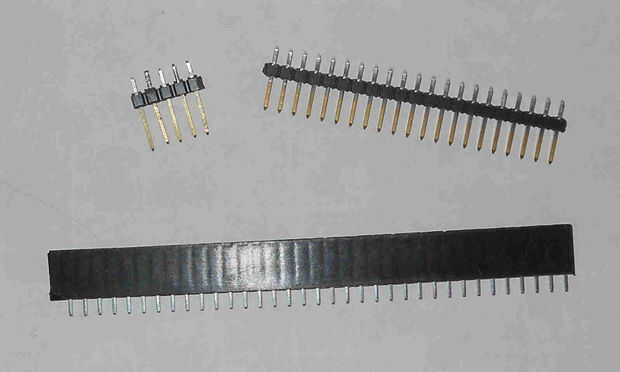

pin header macho 2
pin header macho 1
Construcción:
Desea construir el sonido (siguiente paso) y circuitos de videos al mismo tiempo.

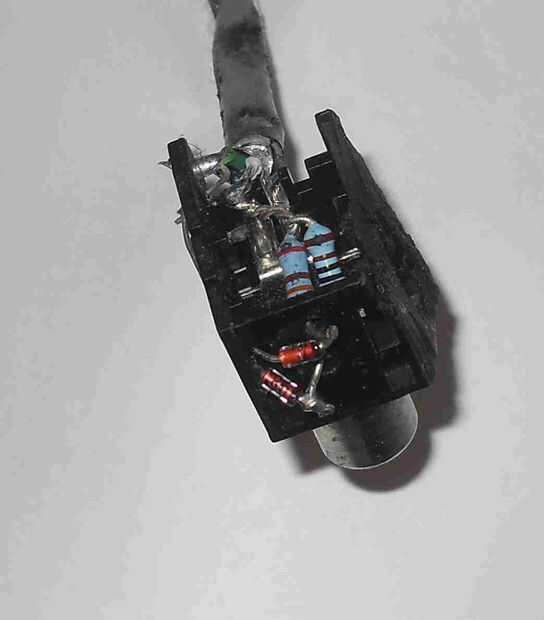

Mira las fotos y hacer tu propio camino o

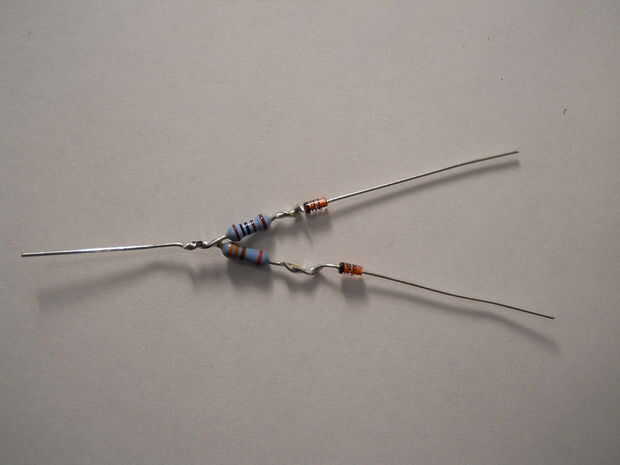

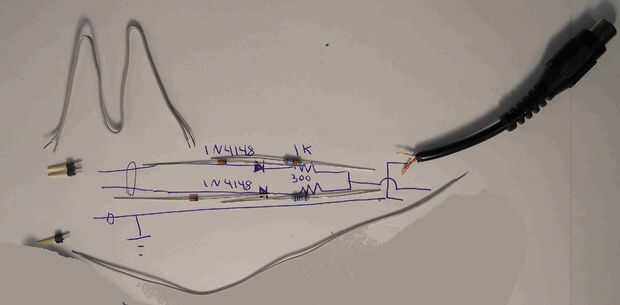

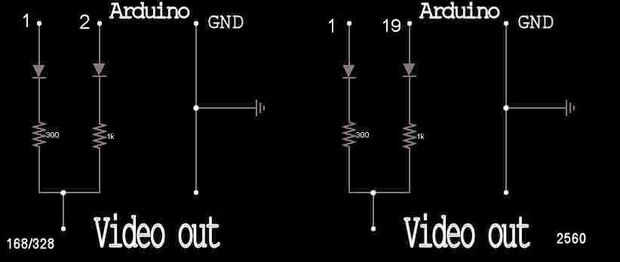

Al final de un diodo con la raya a una de las resistencias de la soldadura. Repita con el otro diodo y resistor.
La soldadura de los extremos libres de las dos resistencias y el centro el plomo de su enchufe RCA junto.
La soldadura de plomo en el extremo libre de cada diodo para conectar a los pines de Arduino 1 y 2. Utilizando cable blindado es una buena práctica pero no noto la diferencia cuando no.

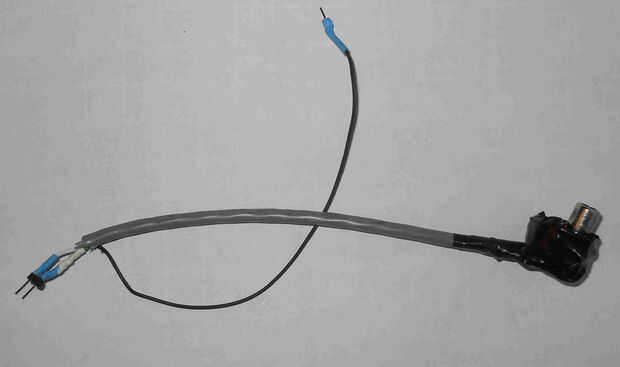

Soldar un cable a tierra de la clavija RCA para conectar a la tierra del Arduino.
Ahora puede conectar tu Arduino a casi cualquier cosa con un (generalmente amarillo RCA) compuesto en VIDEO como TV, videograbadora, proyectores y tarjetas de captura de vídeo. A veces utilizo la segunda pantalla de una dos pantalla coches reproductor de DVD.
Mega 2560:
Utilizar los pines de Arduino 1 y 19, uso masculino encabezado 1 pin (x3)
Software:
Descargar el MRETV.zip
Por favor, realice una instalación manual (en vez de en el menú de Arduino)
Cerrar todas las ventanas de Arduino
Copiar la carpeta MRETV a Arduino\libraries
Copie la carpeta de ejemplos de MRETV en Arduino\Examples
Por favor lea la apertura de la Arduino\libraries\MRETV\ReadMe.txt antes de los ejemplos para asegurar la instalación va bien.
Tradición dicta que entrar y ejecuta el siguiente bosquejo (se encuentra en la carpeta ejemplos.)
#include "MRETV.h"
#include "textfont.h"
char [de] de mystring = "Hola mundo";
void setup() {}
Screen.Begin(textfont,myString,2*fontHeight,6,30,30,1);
}
void loop() {}
Ajuste de la TV:
Gire el color tan bajo como sea posible y luego ajustar el brillo y contraste a tu gusto.
S-video:

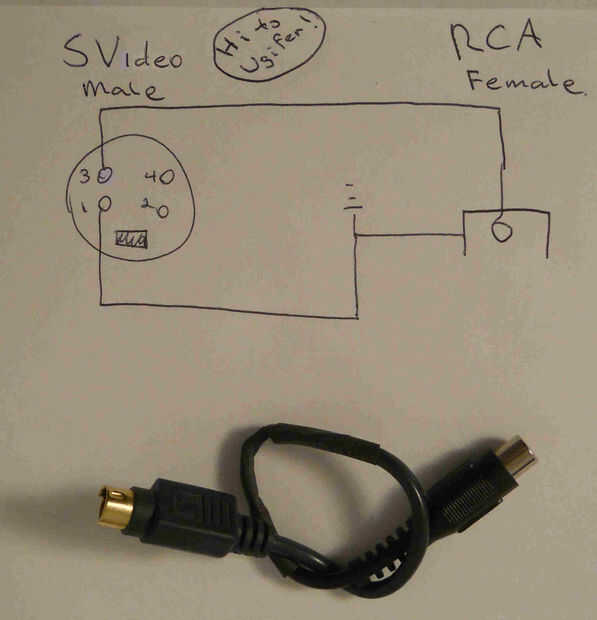

En vez de bajar el color, es posible conectarse MRETV luminancia en una conexión de S-video. Esto evita ajustes de color y consigue una señal muy clara. Mi nuevo amigo Ugifer, que sólo conocí aquí en Instructables, señaló esto hacia fuera. Era demasiado bueno no para agregar de inmediato. Hice un pequeño cable para adaptarse de RCA a S-video y agrega las fotos a este paso. Esto permite flexibilidad como algunas marcas de TV no tienen conexiones de S-video. Gracias otra vez Ugifer!
Ejemplos:
Algunos de los ejemplos MRETV son una demostración simple de uso básico, otros va a ser más complicados demostrar habilidades especiales. Más adelante en este Instructable aprenderás a programar con MRETV así que no se preocupa de entender cada ejemplo ahora mismo.
SimpleDisplay.ino - desnudos huesos I/O, añadir a tus proyectos existentes
TVText.ino - Arduino como una tarjeta de video externa
TestPattern.ino - una prueba de zigzag, video de pantalla completa aproximadamente 1,5 k (ampliaciones especiales)
Bounce.ino - un movimiento del patrón de prueba y ejemplo de gráficos de mapa de bits (ampliaciones especiales)
