Paso 9: Controles básicos antes de poner el MSP430 en proyecto

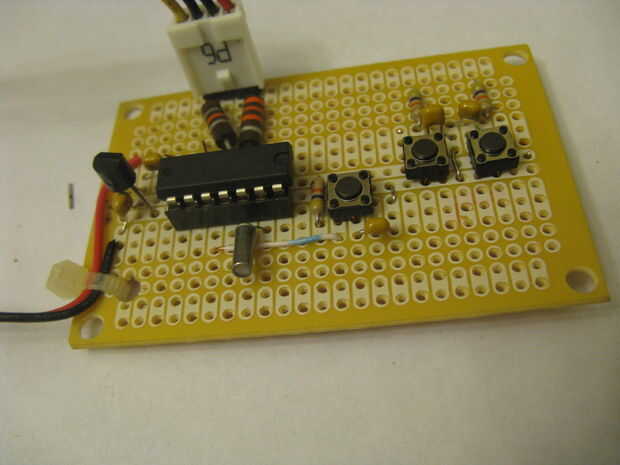

Aquí están algunas comprobaciones básicas que usted debe hacer para su conexión hasta la Junta de proyecto antes de insertar el chip del MSP430. Ellos se pueden hacer desde la parte superior de la placa.
Usando un multímetro como un medidor de ohms:
1. visualmente comprobaremos que han colocado los pasadores de derecha de su regulador en
Vin, Vout y GND.
2. Revise entre los pasadores en el zócalo del IC para cortos de pin a pin. Allí debe
no es ningún cortos. Ves ~ 94 k ohmios entre los pines 6 y 7 (2 x 47 k).
3. Verifique entre Vcc y el pin 1 del zócalo del IC. Debería ver un corto.
4. Verifique que entre el pin 14 del conector IC y GND. Debería ver un corto.
5. Verifique entre pin 1 y pin 14 del conector IC. Debería ver un circuito abierto.
6. Compruebe a través de Vcc y Gnd y a su vez cada botón. Como cada botón
se empuja el medidor debe leer infinito a 47k.
7. colocar el positivo del multímetro en el pin 6 de la IC y la negativa
multi-meter plomo en la ensambladura de la resistencia de 47 k y el avance minuto
botón. Debería ver un corto. Lo mismo para el pin 7 y el cruce de
la 47 k resistencia y hora avanzan botón. También hacer lo mismo para el pin 10 y
la ensambladura de la resistencia de 47 k y el botón Reset.
8. Coloque el multímetro positivo conducen en el pin positivo metros minuto de la
bloque de conexiones de metro y el multímetro negativa plomo en pin de zócalo del IC
3. usted debe ver que el valor resistivo de su medidor de minuto actual del
Resistencia limitadora.
9. Coloque el multímetro positivo conducen en el pasador de medidor de hora positiva de la
bloque de conexiones de metro y el multímetro negativa plomo en pin de zócalo del IC
4. usted debe ver que el valor resistivo de su metro de la hora actual del
Resistencia limitadora.
10. Coloque el positivo del multímetro en los negativos (2) del medidor
bloque de conexiones y el cable de negativo de tierra. Usted debe ver un
corto para cada negativo.
10. Asegúrese de Asegúrese de que el cristal de Hz 32 k es instalado en el IC zócalo los pines 12 y 13.
11. visualmente triple comprobar que han colocado los pasadores de derecha de su regulador en
Vin, Vout y GND.
12. Enchufe la batería, coloque el multímetro en una escala de tensión y
Mida la tensión entre Vcc y GND. Usted debería ver 2, 5V.
13. Desconecte la batería.
14. Instale el chip del MSP430. Asegúrese de pin 1 del chip (perno izquierdo superior
con la u en forma de guión a la parte superior y parte superior del chip frente a usted) está instalada
en el pin 1 del zócalo del IC.
