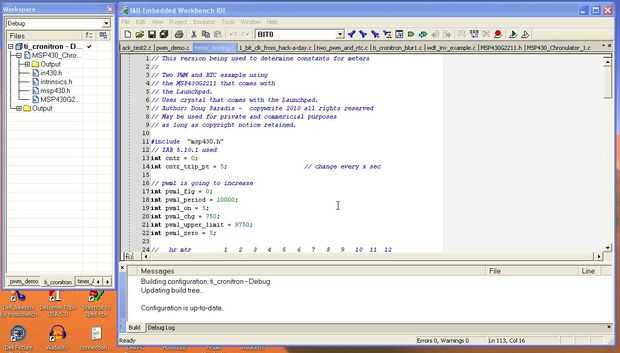

Paso 3: Utilizando IAR incrustado Workbench KickStart
En este paso le gustaría dar el procedimiento básico para utilizar al compilador/depurador de IAR. Más adelante en el proyecto se ajuste las matrices de ajuste para los metros compensar no linealidades. Terminamos pasando por este proceso varias veces. También, quería señalar los pasos 3 y 4, que me hizo hacer algunas cabeza de rayar porque no sabía acerca de ellos.
1. abrir existentes o crear nuevo espacio de trabajo.
2. crear nuevo proyecto de Chronulator.
3. Seleccione proyecto -> opciones... -> Categoría: opciones generales y cambio
dispositivo para MSP430G2211.
4. cambiar la categoría a "Debugger" y cambiar "Conductor" al depurador de FET.
5. golpear ok.
6. crear archivo nuevo (archivo -> Nuevo -> de archivo)
7. copiar/pegar el código en archivo nuevo y nombre.
8. ir a la ventana del espacio de trabajo, su proyecto de Chronulator debe estar allí. Si no se
Seleccione la ficha correcta en la parte inferior de la ventana.
9. Haga clic derecho el proyecto en el árbol y seleccione Agregar -> archivo "su .c de nombre de archivo".
Debe agregar el archivo al árbol del proyecto.
10. Haga clic derecho el proyecto nuevo y seleccione reconstruir todo.
Ahora puede ampliar la "name.c de tu archivo" rama del árbol y ver el
HS archivos que se agregan.
11. ahora para poner el código en su ficha, seleccione el menú o el icono de "hacer":
Proyecto -> hacer o F7 (para hacer).
12. hacer seguro que el Launchpad es conectado a un puerto USB y que la
Launchpad tiene el MSP430G2211 viruta a bordo (o se ha conectado a través de
"spy-by-wire" con la Junta) y se ha instalado el cristal de 32 K.
13. Seleccione el menú o el icono de "Descargar y depurar": proyecto -> descarga y depuración,
o Ctrl + D. Esto descargará el código al chip e iniciar al depurador.
14. Si todo está bien, el equipo hará una pausa por un tiempo breve y luego un nuevo conjunto
barras de herramientas se mostrará. Este es el depurador. Para el caso más simple, podemos
golpear el icono de la barra de herramientas "Go" y la operación del circuito y luego la
Icono de barra de herramientas "Detener el depurador". Cuando dejas el depurador, la barra de herramientas
volverá a su estado normal.
Si realiza cambios en el código de ciclo pasos 12 a 14.
