Paso 7: Preparación para el uso de "spy-by-wire"

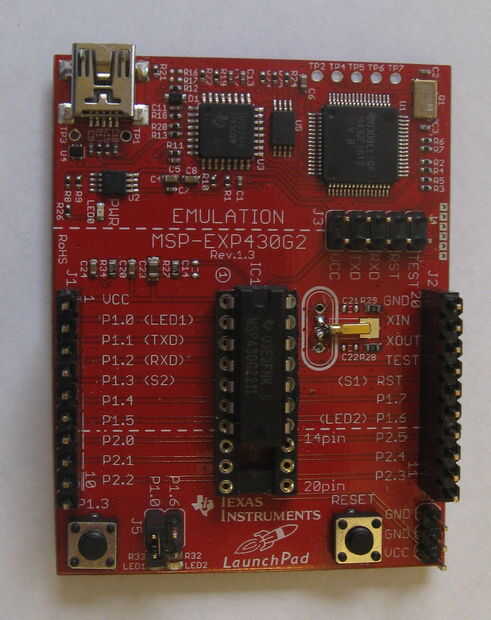

Hay varias maneras que usted puede continuar. Una forma es fabricar el circuito en el protoboard y poner el chip el Launchpad cada repetición de ajuste de la matriz. La otra forma es mantener el chip en el Launchpad y aislar la porción de prototipado de la Junta. Esto se hace quitando los 5 puentes de bornes J3 y suministro de 2, 5V para la alimentación externa de bornes J6. Cuando desea programar el chip tienes que restaurar los puentes y eliminar la fuente de alimentación externa. Si utilizas este segundo método tienes que conectar los metros y los botones.
Hay una tercera vía, utilizando la interfaz de "spy-por-alambre". En este método cuando construimos nuestra protoboard de proyecto, se incluyen algunos puntos de prueba. Los puntos de prueba nos permiten conectarnos entre la placa de proyecto y el Launchpad. Podemos programar nuestro microcontrolador sin nunca sacarlo de la Junta. El Launchpad es utilizado simplemente como un programador. Este es el método que te recomiendo uses.
Agregar los puntos de prueba:

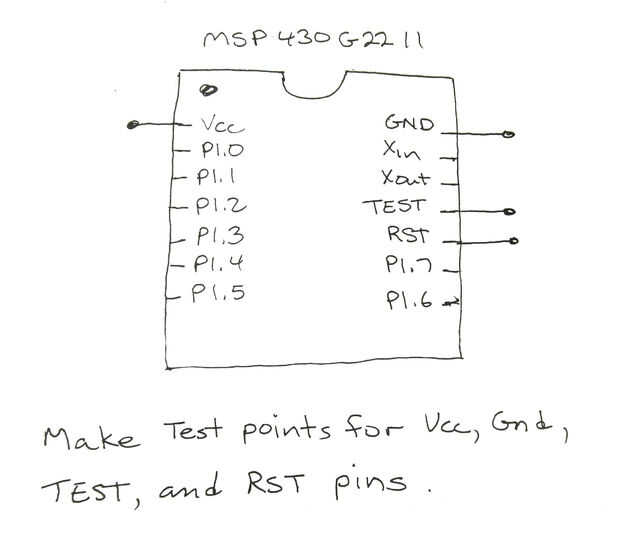

Hay 4 puntos de prueba que deban añadirse.
1. Vcc (pin 1 del IC)
2. Gnd (pin 14 del IC)
3. prueba (pin 11 del IC)
4. RST (pin 10 del IC)

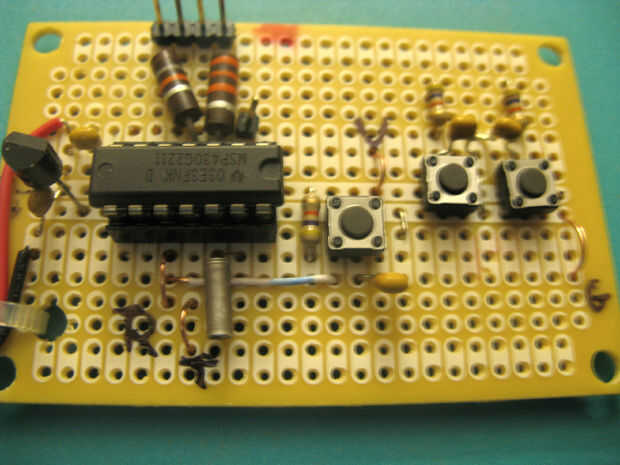

La forma más sencilla de añadir un punto de prueba es hacerte un poco de alambre y coloque en el lugar deseado. Ver las siguientes imágenes.
