MSP430 basado en Chronulator (usando un chip Launchpad) (8 / 12 paso)

Paso 8: Usando "spy-by-wire"

"spy-by-wire" es una interfaz de dos hilos para programar la memoria flash en el microcontrolador MSP430. Está disponible en los más nuevos chips de MSP430, incluyendo todas las fichas que se pueden utilizar en el Launchpad. Los dos pasadores en esta interfaz están primero y prueba. También traeremos sobre las conexiones de alimentación, VCC y GND, desde el Launchpad cuando programamos.

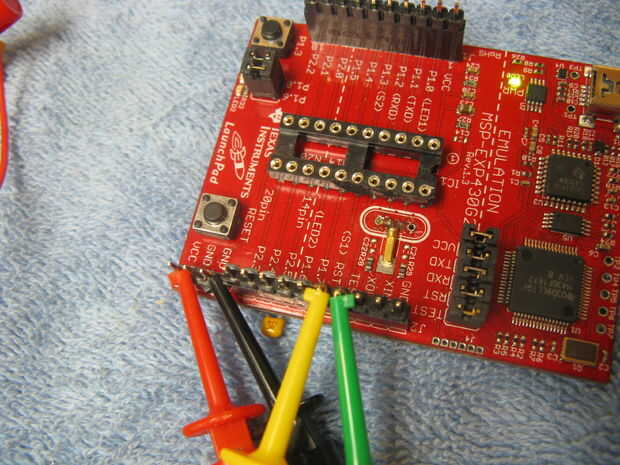

A continuación una foto de las conexiones debe utilizar la interfaz de "spy-by-wire".

Programación de conexiones:
1. Desconecte la batería de la Junta.
2. conectar puente de Launchpad J6 terminal "Vcc" a la Junta de proyecto Vcc prueba punto.
3. conectar puente de Launchpad J6 terminal "Gnd" a la Junta de proyecto tierra prueba punto.
4. Conecte el puente del Launchpad J2 terminal "prueba" a la Junta de proyecto prueba test point.
5. conectar puente de Launchpad J2 terminal "RST" a la Junta de proyecto primero prueba el punto.
Nota: Los 5 puentes de Launchpad J3 terminal deben estar en lugar.

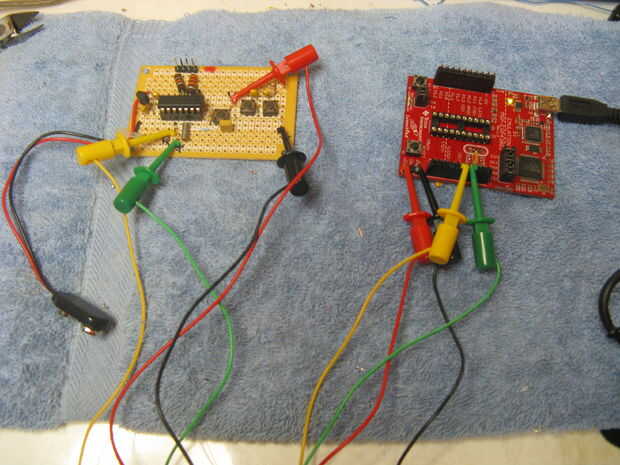

Cuando dos placas se conectan de esta manera, usted puede programar el microcontrolador mientras está en la Junta.  Utiliza IAR Embedded Workbench KickStart como lo haría si el proyecto estaba en el Launchpad.

Ya que estamos utilizando una tensión de alimentación de voltaje diferentes (2, 5V en vez de 3, 3V) en este proyecto, debe romper las conexiones cuando se prueba la Junta. Nota: Si usted está usando 4 pilas AA y un 3.3V regulador todavía romper las conexiones para asegurarse que utiliza para calibrar los medidores con la tensión es correcta.

Proyecto conexiones del tablero de la prueba:
1. Desconecte los cuatro de las conexiones de Junta de proyecto a la plataforma.
2. Conecte la batería a la Junta.
3. Presione el botón Reset.
