MSP430 Cubo mágico (1 / 3 paso)

Paso 1: Diseño de circuitos

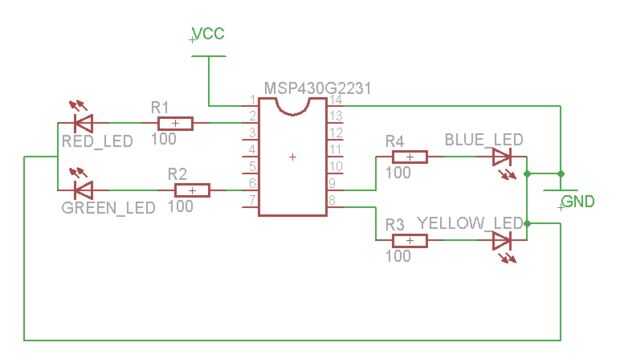

se puede ver en mi video hay módulo personalizado que cuenta con cuatro leds juntos. Cómo se trata el circuito del led conectado con msp430g2231 ic en ese módulo. sólo tiene que conectar leds a launchpad con este circuito.


P1.0 - ROJO LED CONECTADO.

P1.4 - VERDE LED CONECTADO.

P1.6 - AMARILLO LED CONECTADO.

P1.7 - AZUL LED CONECTADO.
