Paso 2: Paso 2: diseño

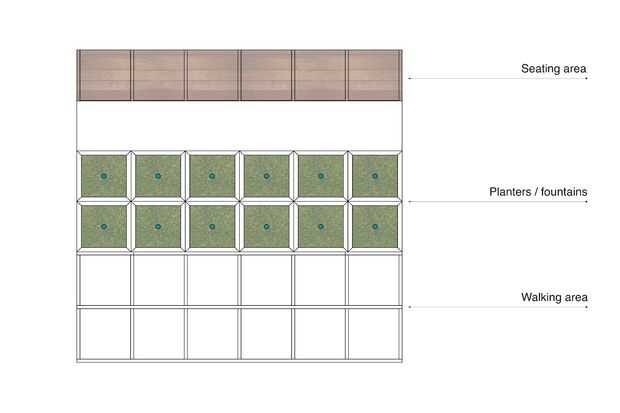

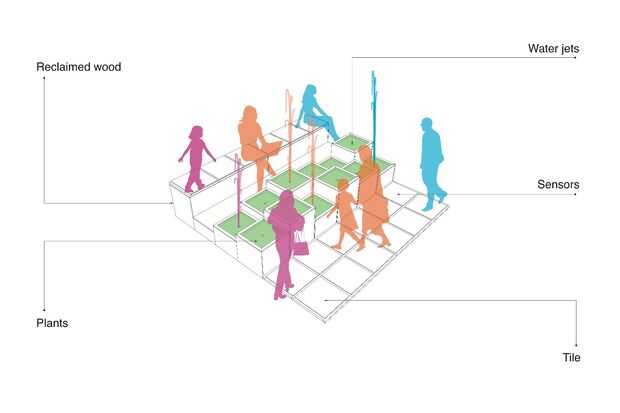

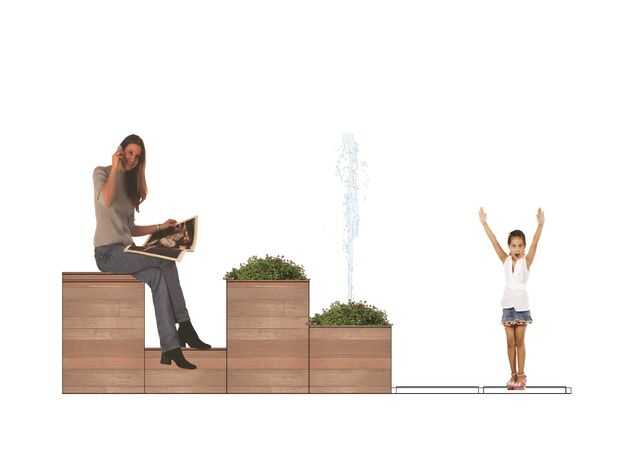

Nuestro concepto de diseño fue un juego activo que requiere la participación de dos o más desconocidos. Elegimos los paneles a base de interruptor para su accesibilidad por todos los peatones, si eran niños, adultos, discapacitados, en una silla de paseo o en bicicleta. Elegimos la función activada para ser una fuente de agua debido a su efecto visual (en la práctica esto puede ser una característica cinemática, luz y sonida de cualquier tipo). Envueltos juntos todas estas características en un elegante paisaje con plantas y reclamado redwood para aparecer cálido y acogedor en la calle.

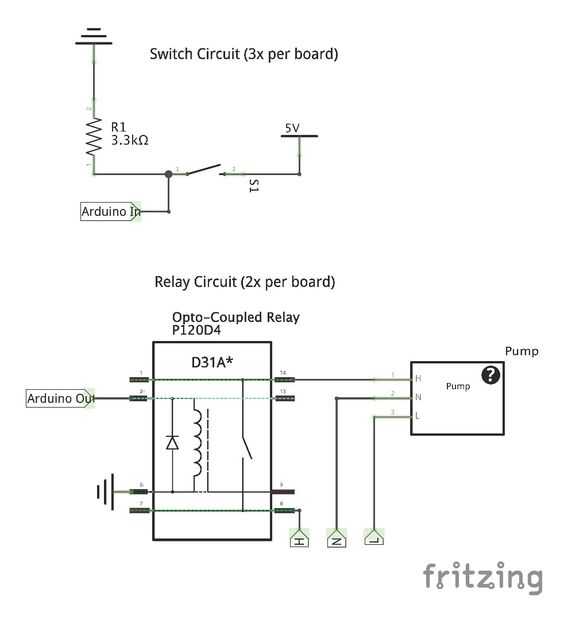

Dado dieciocho entradas digitales (uno por cada panel), el sistema de control electrónico debe ser capaz de cambiar no sólo doce bombas diferentes pero también doce diferentes luces para operación nocturna. Utilizamos interruptores de límite para detectar si alguien había caminado en un panel, y seleccionamos un Arduino Mega 2560 para controlar el sistema debido a su abundancia de pines de I/O digitales. Decidimos cambiar doce tomacorrientes para que cualquier dispositivo con un enchufe de pared podría conmutarse por nuestro sistema, y utiliza relés optoacopladas para aislar los circuitos de pared desde el trazado de circuito de Arduino.
Con la ayuda del equipo del Festival de prototipos de calle mercado, hemos sido capaces de obtener retroalimentación del público en dos sesiones de creación de prototipos. Basado en sus ideas, hemos sido capaces de establecerse en el número final de características y su geometría ondulante, así como el uso de materiales naturales.

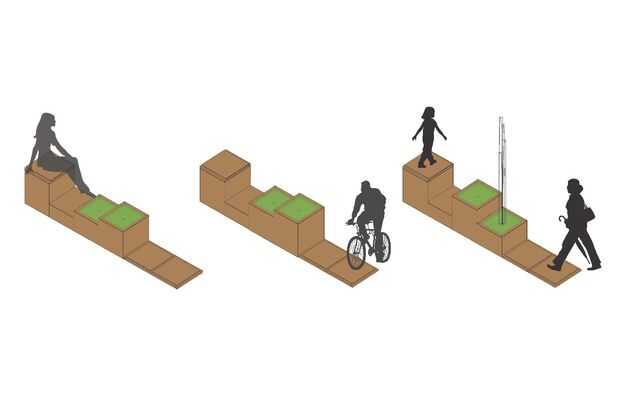

Diseño común que principalmente utilizamos SketchUp y dibujo a mano. También construimos muchos prototipos a escala para probar la interacción básica. Nuestro capitán design, Autodesk, dio consejos inestimables durante todo el proceso de diseño.

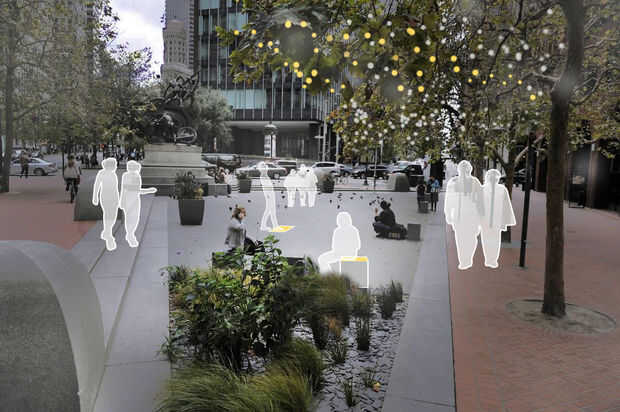

Nuestro prototipo específico fue diseñado para las limitaciones y directrices del festival, pero vemos el concepto de tierra común ser escalable e infinitamente adaptable al paisaje urbano. Si San Francisco fuera a perseguir este concepto, adaptar cada masa común para su ubicación y ofrecer un sinfín de momentos mágicos a lo largo de la ciudad.
