Paso 3: Paso 3: fabricación
Una vez que nos sentimos seguros en nuestro diseño, empezamos a fabricar el verdadero estructura y sistema de control. Este proceso tomó aproximadamente 150 horas.

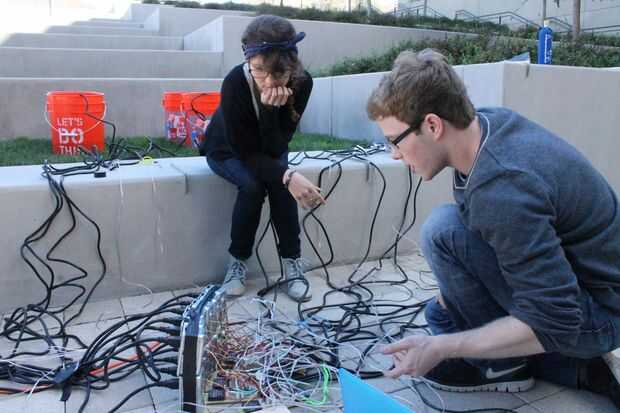

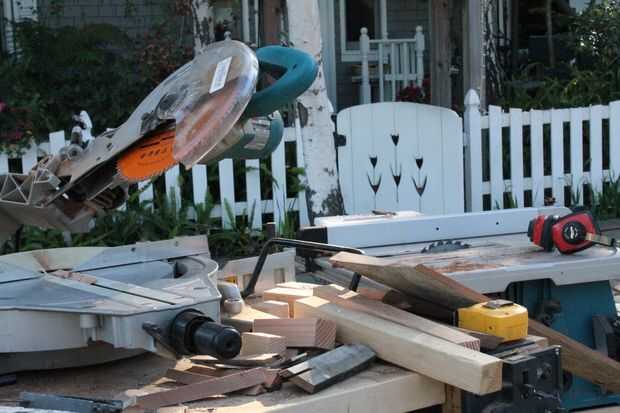

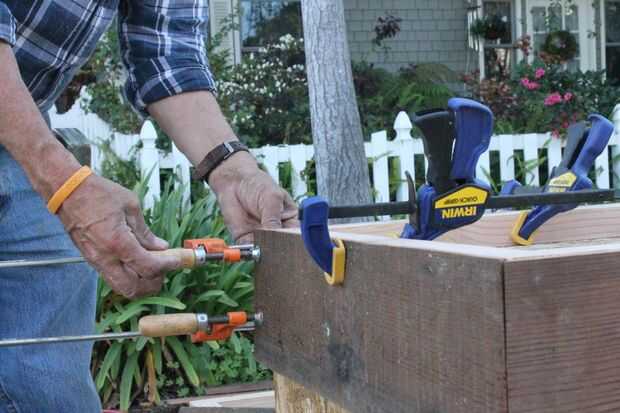

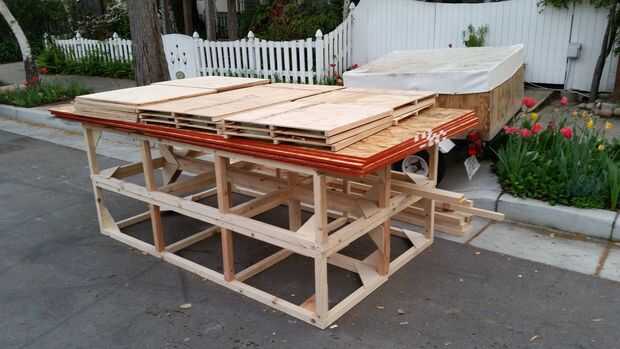

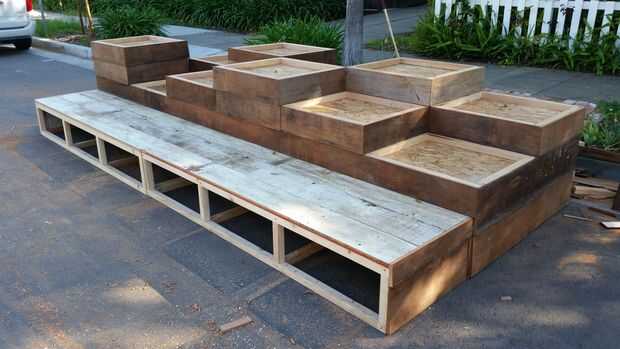

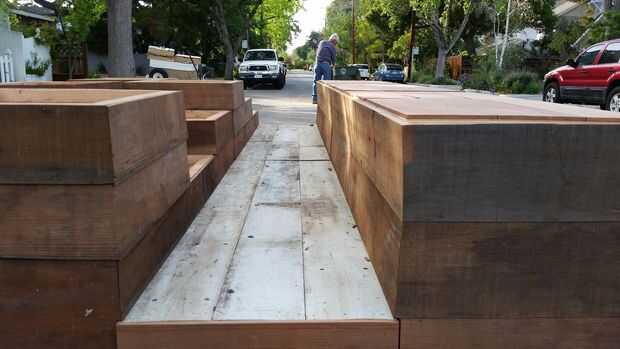

La estructura de madera fue construida con marco de 2 x 2 construcción y láminas de madera contrachapada. La estructura tiene cuatro secciones principales:
- Panel de acera, 12 2'x 2' madera contrachapada adoquines enmarcados en 2 x 2
- Macetas, 4'x 12' x 2' marco sobre el cual se pueden colocar individualmente heighted cajas
- Paso de la zona, de 2'x 12' x 1' marco con terrazas
- Zona de estar, 2'x 12' x 3' marco con 6 2'x 2' redwood asiento paneles
Estas piezas deben mantenerse separadas para fácil ensamblaje y montaje.

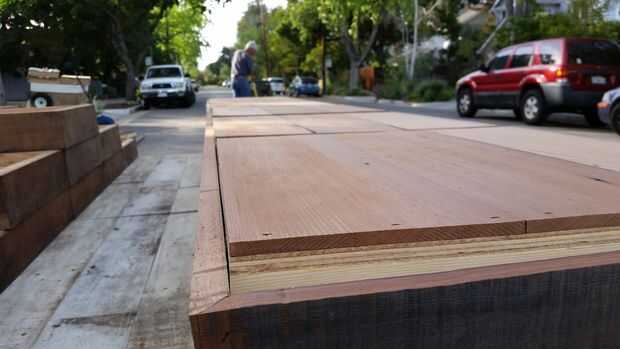

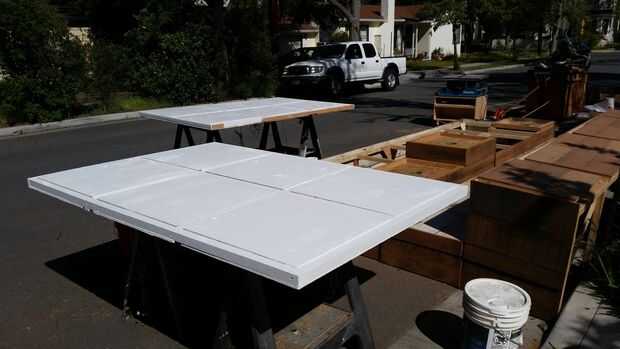

Los paneles en la acera y asientos deben ser 3/4" madera contrachapada con 3/4" x 3/4" vigas abajo. En los restantes espacios entre las vigas, se debe agregar 1" espuma que puede desplazar todo el panel de 1/4" cuando pisó. Justo en el centro del panel, un switch debe atornillarse en la parte de una viga. El interruptor debe conectarse a una longitud adecuada de cable para llegar a la caja de control. Más información sobre el sistema de control puede encontrarse a continuación.

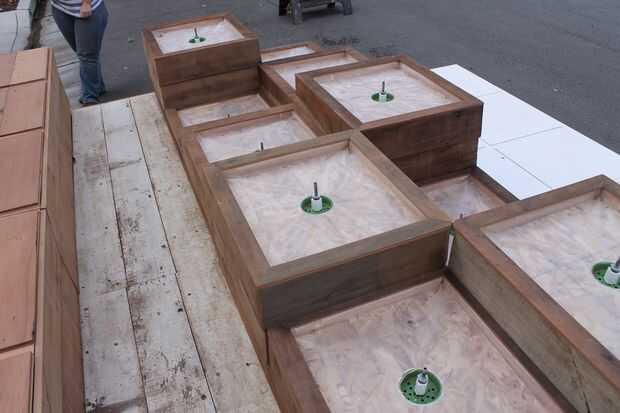

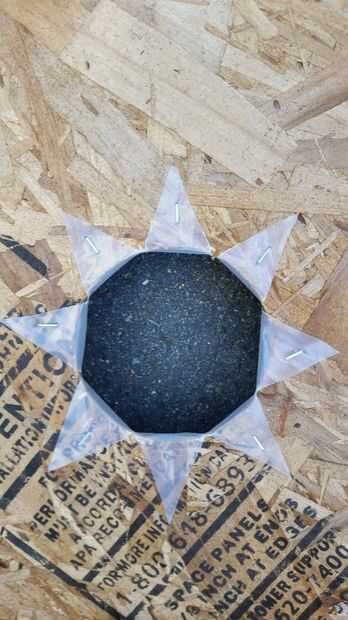

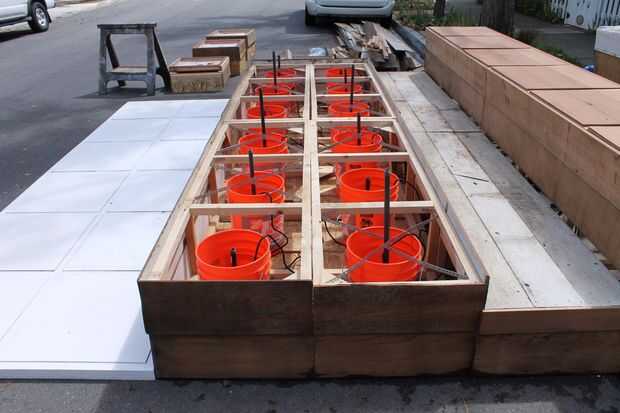

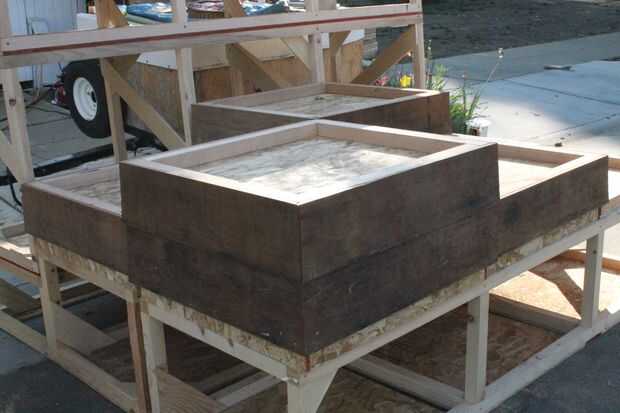

Las jardineras se construye de madera contrachapada u OSB y caras, el acabado de la opción. En la cara superior láminas de plástico se colocan bajo el borde de drenaje en un 4" agujero en el centro, que es cubierto con una tapa de drenaje (con un agujero ensanchado). Esto permite agua que dispara fuera de la fuente para drenar hacia el cubo.

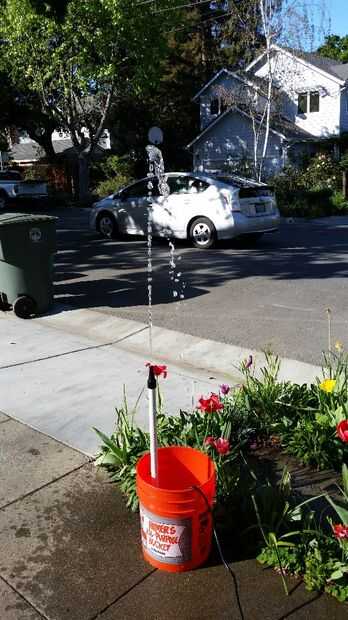

Los cubos se instalará en el sitio, pero las bombas deben estar preparadas con boquillas de tubería de PVC a la altura deseada, tal que la punta de la boquilla a penetrar el tapón de drenaje.

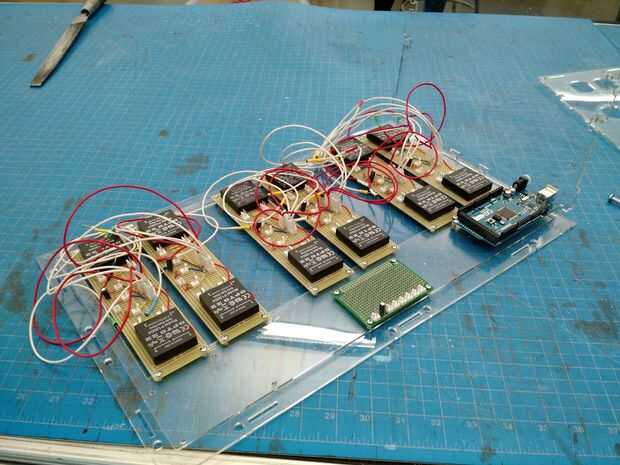

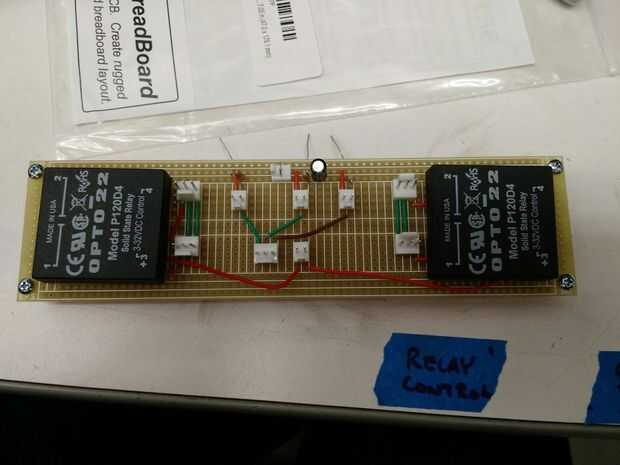

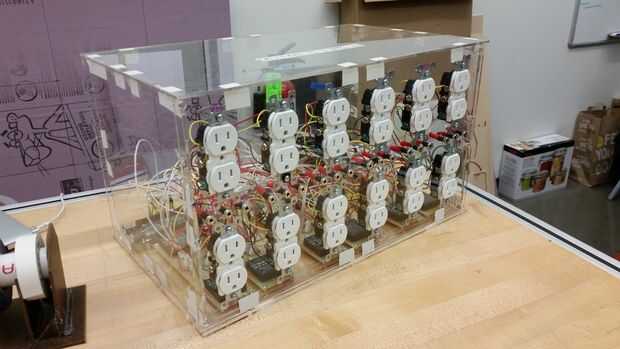

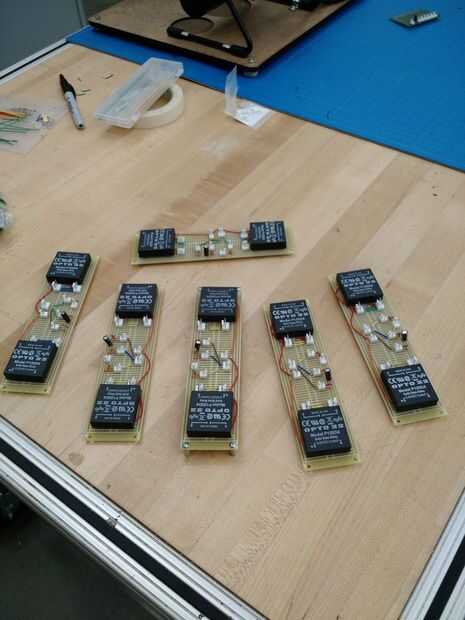

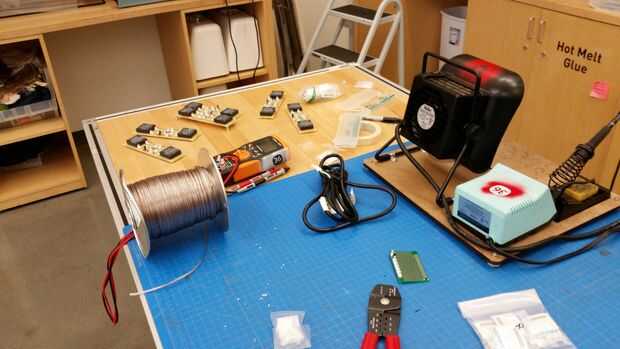

Cada conjunto de paneles (dos adoquines, un asiento) requiere su propia placa de circuito. Cada tabla consta de tres entradas del interruptor, las salidas correspondientes para la Arduino a sentido los interruptores, optoacopladas dos relés (uno para cada salida ser controlada), dos entradas desde el Arduino para controlar los relés, alimentación de 5V y tierra entradas para las entradas circuito de pequeña señal y 120V alta, neutrales y de tierra para el circuito de potencia. Seis copias de esta tabla deben soldarse manualmente, además de un tablero de distribución de energía. Una caja de acrílico debe ser láser corte con agujeros debidamente separados para los enchufes, interruptores y circuitos.
