Paso 5: Las piezas de metal
Los lados
El espacio entre la parte superior y la parte inferior del gabinete será de 400 mm.

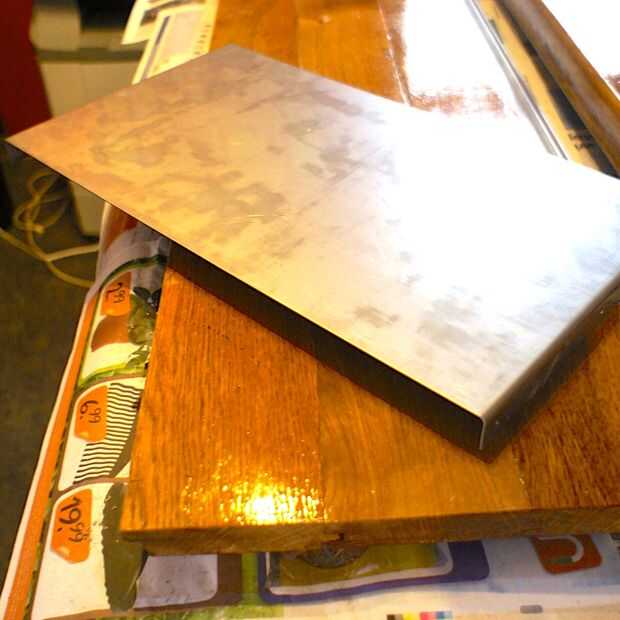

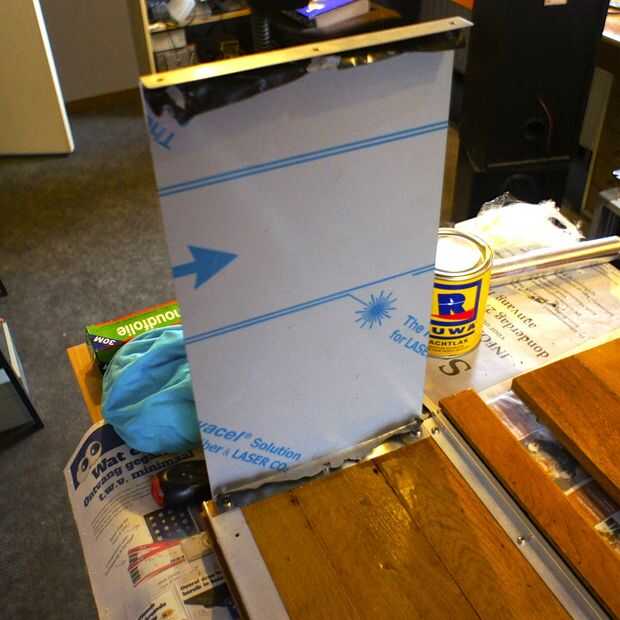

Para los lados del gabinete usé 1 mm Inox 440 x 220 mm de la placa. En la parte superior e inferior se establecerá 20mm a 90 grados así que nos quedamos con una altura de 400 mm. Esta altura debe ser bastante exacta. (así que tuve esta placas dobladas por profesionales)
Las puertas

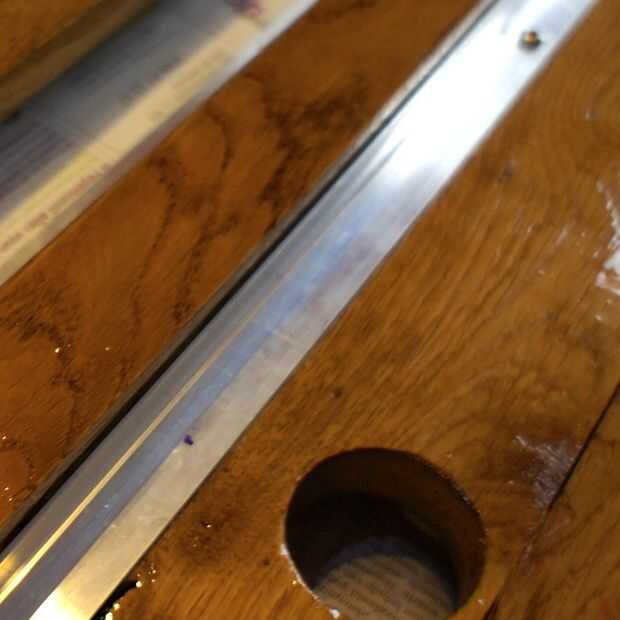

Las puertas de aluminio se deslizarán en F-perfiles de aluminio. Pero el aluminio no se deslice muy bien en el aluminio, así que utilicé una varilla de latón de 4 x 4 mm en la parte inferior F-perfil para mejorar el deslizamiento de puerta de.
Los tamaños del F-perfil, puede ver en la imagen.
Las dos puertas en los lados deslizarán en medio no.
Podemos calcular los tamaños de las puertas:
Todas las puertas combinadas deben ser sólo un poco más anchos que el gabinete. En mi caso el gabinete es de 96 cm. Hasta 96 / 3 es de 32. Para darles un poco traslapo, les hice 34 cm de ancho.
El grosor de las puertas debe ser apenas más pequeño que la ranura en el perfil de F, usé la placa de aluminio 3 mm.
La puerta media estará justo detrás de la ranura del perfil de F, entonces la altura debería ser 400 mm - (2 x la altura del labio del F-perfil 1, 5 mm) - sólo un poco extra 1 mm = 396 mm
Las puertas deben ser 400 mm - (2 x la altura en el interior de la ranura de 4 mm) - 4 mm para la barra de cobre amarillo - 4 mm para las puertas pueden ser levantadas si es necesario = 384 mm
Puerta media: 340 x 396 x 3 mm
Puertas laterales: 340 x 384 x 3 mm
Tuve esta puertas también cortado por un profesional porque no puedo cortar este espesor con suficiente exactitud.
Los perfiles de F

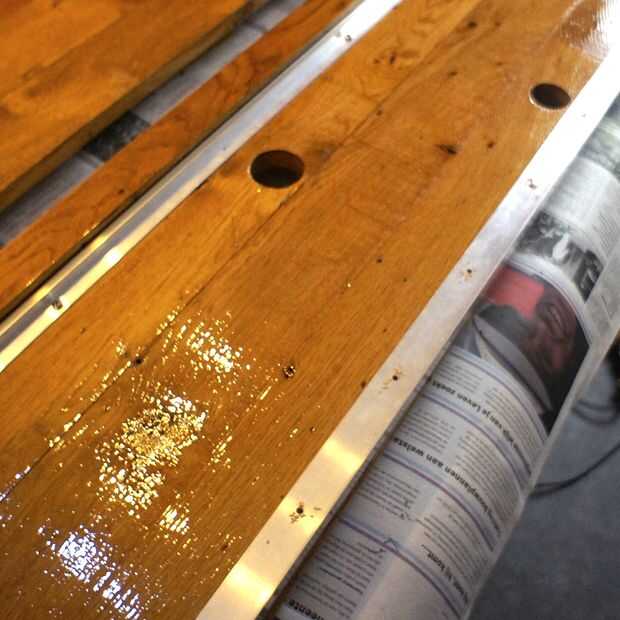

F-perfiles deben cortarse a la anchura del gabinete. Perforé algunos orificios en los labios del perfil del tornillo en la parte superior e inferior del gabinete. *** Asegúrese de no taladrar los agujeros en el centro 34 cm del perfil, de donde vendrá la puerta media! ***

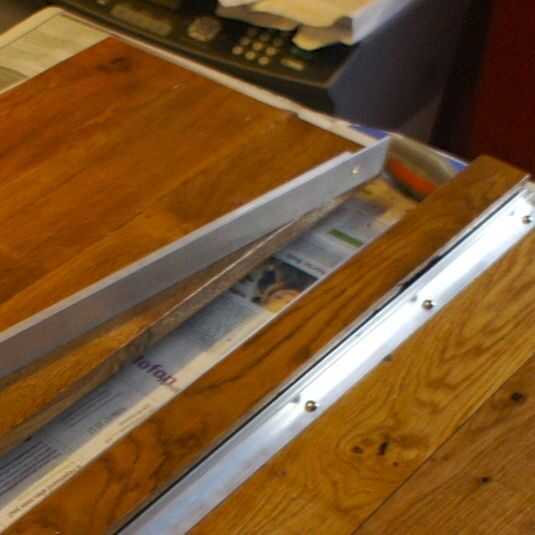

Atornillar el perfil inferior del borde delantero de la tabla de abajo. El perfil superior se colocará justo detrás de la parte más gruesa de la tapa del gabinete, por lo que el dos será exactamente enfrente de uno y otro. El perfil superior estará totalmente fuera de la vista.
Perfiles en L

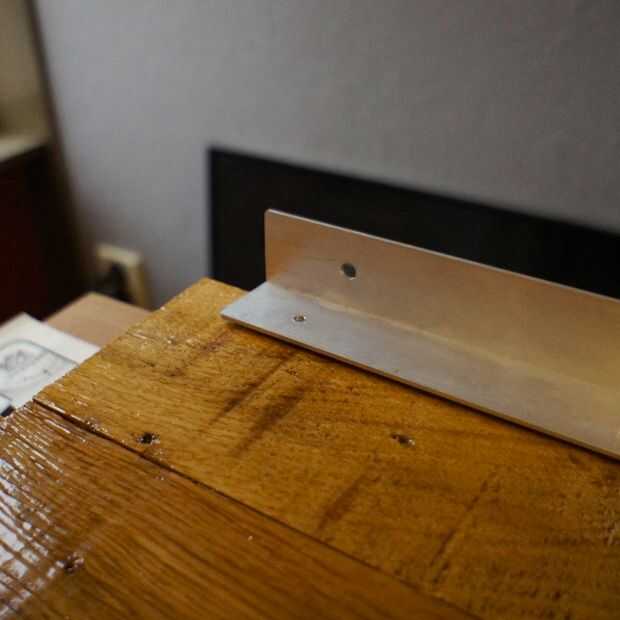

Estos perfiles se utilizará para colgar el armario en la pared. Cortar los perfiles a la anchura del gabinete. Perforar un lado de los perfiles de tornillo a la madera. Perfore un agujero en cada lado del otro labio de los perfiles para atornillar a la pared.
Tornillo de una perfil en la parte posterior de la parte inferior de la parte superior del gabinete. El otro perfil se utilizará más adelante.
