Introducción:
El espacio es apretado en un condominio pequeño, por eso he querido algunos muebles TV pequeñas y resbaladizas para ir con mis cosas de cine en casa.
Hay algunas opciones disponibles, pero son bien expensiv algo o simplemente no encajan perfectamente en mis necesidades.
Pensar cómo quiero mi set up parecen y me fui a trabajar.
Mi objetivo principal era hacer el "mobiliario" delgado para que no extiende a la sala tanto (da la habitación un aspecto más grande) y no parece como un pedazo de "fuera de la plataforma" muebles. Quería convertirse en un elemento de diseño de la habitación.
Espero que esto no está muy larga o aburrida, pero me fui con la foto instructable en lugar del tipo paso a paso porque me olvide documentar correctamente el proyecto.
Cuadro 1:

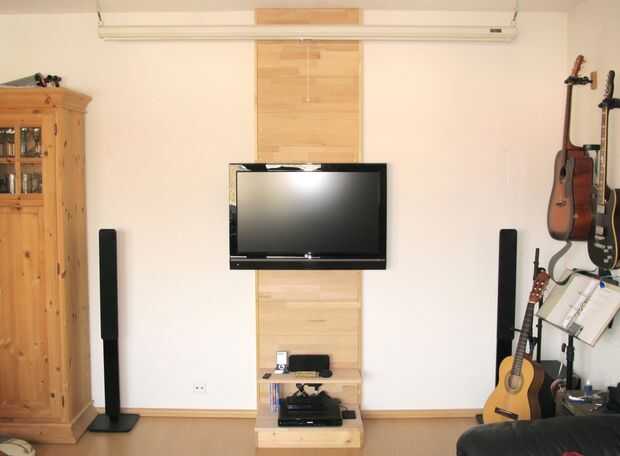

El conjunto completo hasta para ver TV. Consiste en la construcción de las vigas que van de piso a techo (un montante de detrás de la izquierda y el otro detrás de la parte derecha de los paneles posteriores, montado a la pared con tornillos y tacos apropiados). Apoyan los paneles posteriores y los paneles laterales que hacen el diseño completan. La televisión también se monta en los postes de madera.
Cuadro 2:

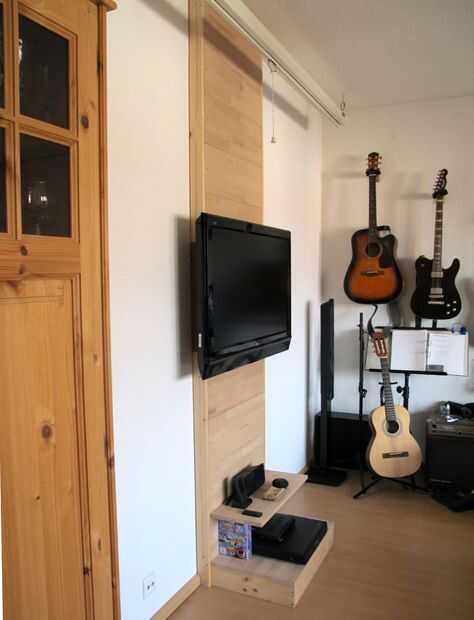

El conjunto completo para arriba del lado izquierdo, para dar una impresión de cómo slim consiguió.
Con la caja de tener toda la electrónica en la superior derecha en el suelo y sólo los paneles posteriores va hasta el techo, los "muebles" hacen un impacto real pequeño para el espacio de sala de estar, en comparación con un soporte de la TV o el armario donde la TV encuentra en la parte superior del armario (no sé cómo hacer esto correctamente pero espero que lo que quiero decir).
Cuadro 3:

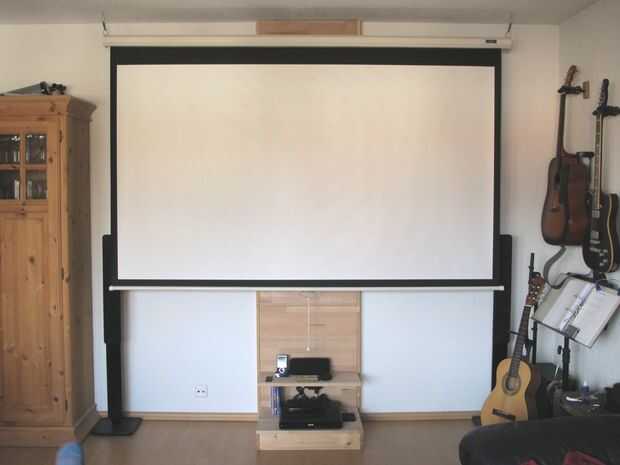

La configuración para ver películas. Realmente quería que la TV a desaparecer una vez que la pantalla del proyector es tirada hacia abajo. Esta es otra razón que no pude encontrar algunos de los muebles estante porque más soporte de la TV no levantan el televisor ese alta. La construcción de la parte trasera proporciona total libertad acerca de qué tan alto se coloque el TV.
Que tenía un soporte regular de la TV antes, y con la pantalla tirada hacia abajo, la parte inferior de la TV era todavía visible. Algunas de la luz proveniente del proyector se refleja siempre en la parte que realmente me molesto después de un tiempo.
Cuadro 4:

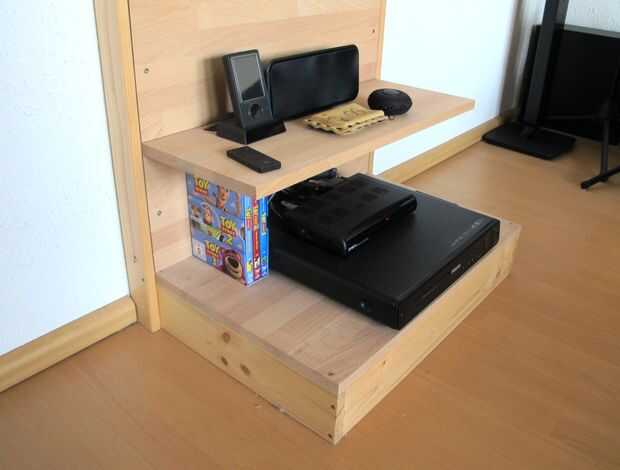

Las unidades de estante inferiores Mantenga todos mis electrónicos de cine en casa como mi caja de cable digital, disco duro externo y audio.
La estantería más grande consiste en una caja (donde se esconden todos los cables principales por debajo). Se sienta en el piso.
El backpanel primera encima de la caja es compatible con la plataforma más corta. Sólo necesitaba algunos soportes pequeños en la parte posterior del estante montado en la pared detrás de los paneles para evitar que la plataforma se vuelque.
Cuadro 5:

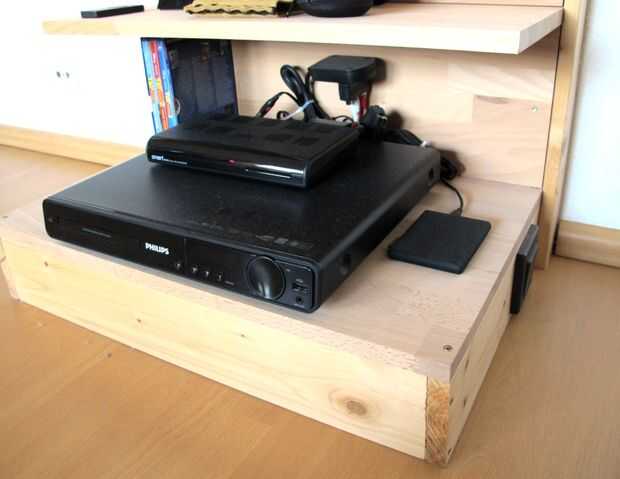

Había integrado un interruptor general para toda la electrónica en el estante inferior. Me enganchado hasta una regleta normal al interruptor para todos los enchufes principales de mi suministros de electrónica y energía ya que no podía tirar de enchufes individuales una vez que se oculta debajo de la caja.
PRECAUCIÓN: Sólo hacerlo si tiene suficiente conocimiento sobre equipos eléctricos y su alambre de seguridad.
El cable de TV para la caja de cable digital y el cable de video para proyector todos vienen juntos dentro de la caja y se envían dentro de la placa base (espero que placa base es la expresión correcta, tuve que buscar en google translate).
Por desgracia, surgió la idea para también conectar la caja de cable digital al proyector después de que todo fue creado. Es por ello que se puede ver ese "cable-lío" justo detrás del reproductor de DVD (creo que podría arreglar esto fácilmente, pero me daba pereza hasta ahora).
Cuadro 6 y 7:

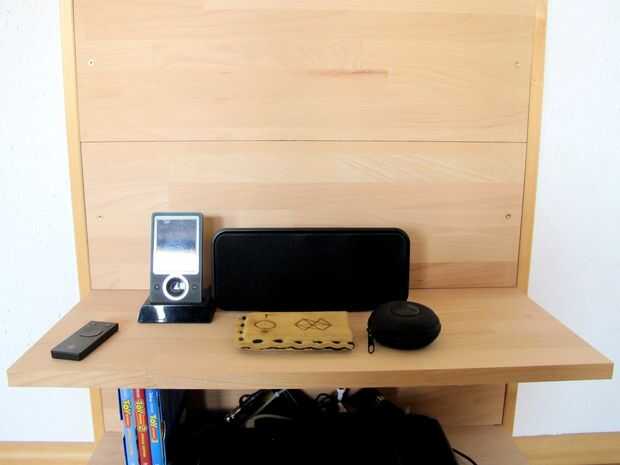

Este es el estante superior. La construcción sólo permite gadgets ligero en él (ver Descripción en el cuadro 4 en cómo está montado). Pero básicamente sólo necesitaba este estante para el altavoz central del cine en casa como quería tener toda la electrónica apilada "en el piso".

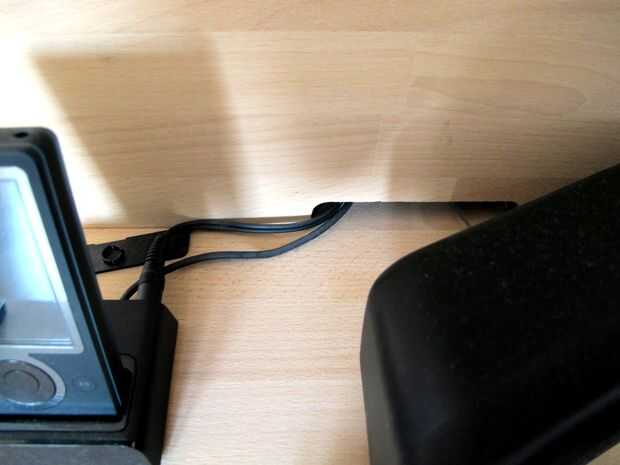

Hice un corte hacia fuera para los cables con un router en la parte trasera (usted puede encontrar un corte similar en la parte trasera debajo de esta estantería de los cables va a la caja de cable y reproductor de DVD).
En estas fotos se puede ver también que se montan los paneles posteriores (que ocultan todos los cables a la TV) a los postes por debajo con un tornillo a cada lado... Más bien creo que de los tornillos como un elemento de diseño (cuando correctamente espaciados) en lugar de una imperfección óptica.
Cuadro 8:

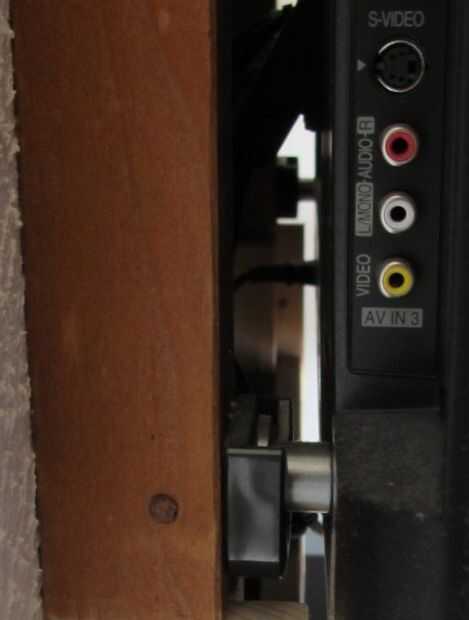

Aquí puedes ver los postes de madera.
Ejecutar desde el piso al techo y sostener los paneles posteriores, los soportes de TV y los paneles laterales de la construcción.
La televisión se monta a los postes utilizando algunos soportes limpio y fácil. La parte negra se atornilla a la pared (los pernos prisioneros como en mi caso) y el plateado cositas están vinculados a la TV. Entonces la TV se engancha en los soportes de negro.
Pero un regular TV mural habría hecho demasiado (bueno, realmente un regular TV-montaje a la pared habría costado 2 - 3 veces más que los soportes).
Cuadro 9:

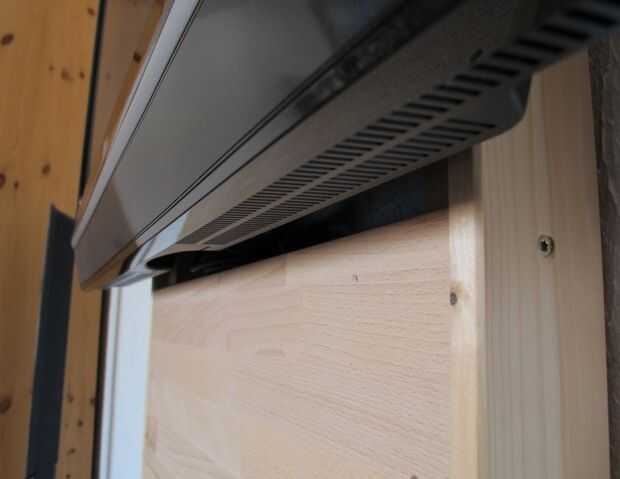

El panel trasero colocado debajo de la TV no tenía que ser cortado en la parte superior. Para obtener un tablero completo en el techo, la Junta Directiva sobre la televisión tuvo que cortarse.
Foto 10 y 11:

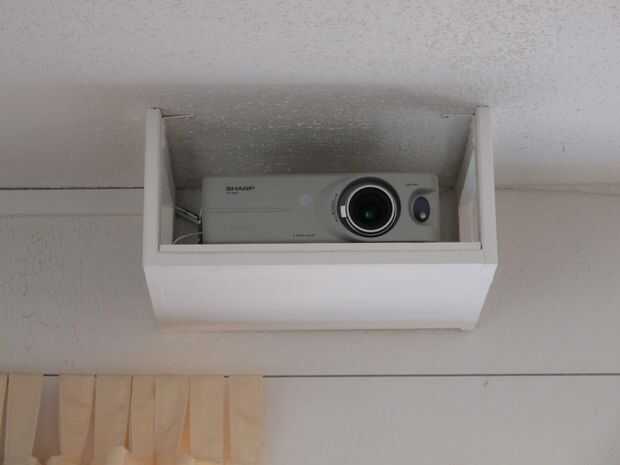

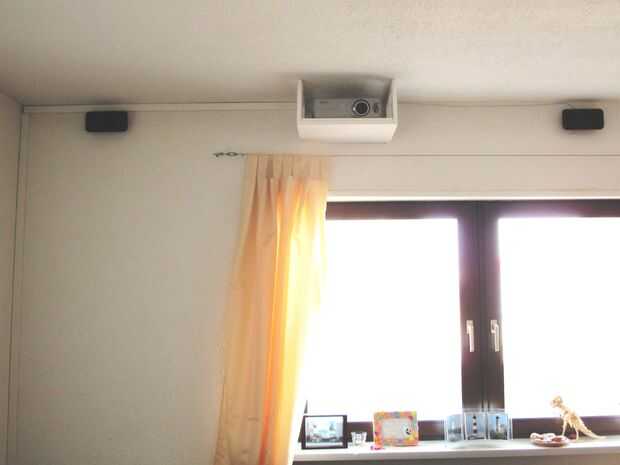

El proyector se encuentra en una caja de bricolaje que está pintada de blanca para que sea ópticamente discreto.
Los cables principales y video provienen de la placa base y se enrutan a través de algunos canales de cable de PVC blanco hasta el proyector y los altavoces traseros.
Closeup del proyector muestra un poco cómo se hace el cuadro. Pero es realmente sólo una caja con algún corte ventilación salidas en el lado y algunos soportes de modo que pude montar la caja en el techo y en la pared posterior.
Como se mencionó en anteriores instructables, sólo posee las herramientas básicas que debe poseer cada hogar.
Para hacer este HCfycba (abreviatura para el título), utilizado una sierra de calar, un taladro inalámbrico y un router (ok, el router puede no ser una herramienta de bricolaje doméstica regular). Pero la cut outs para los cables podrían hacerse también con la sierra caladora y un archivo.
Todas las tarjetas de estante utilizan, incluyendo los paneles posteriores y laterales tenían razón "off the shelf". Lo único necesario era cortar las vigas y los paneles laterales de longitud.
Me hubiera encantado darle algunas instrucciones más detalladas a través de notas en las fotos, pero mis notas no ahorrar. Puedo actualizar este instructable tan pronto como sea posible una vez más (como he leído a través de parece ser un problema de Java).
Espero que os guste el instructable. Si tiene alguna pregunta sobre los datos, no dude de preguntar en la sección de comentarios. Contestaré lo mejor que pueda.
También puedo publicar mi altillos de rehacer y pasillo de cocina más adelante, como una foto instructable me da la oportunidad de publicar cosas que hice pero que no fue debidamente documentado (bueno, yo generalmente documento mejor al hacer proyectos con piezas más pequeñas. Sólo involucrarme demasiado al construir proyectos más grandes).
