Paso 4: La caja (parte 2) medir dimensiones y corte de acrílico
Finalmente decidí que el ambiente no iba a tolerar otro montón de acrílico y cartón prototipos encontrar cansado hacia los contenedores de reciclaje fuera. Uno de mis objetivos en el muelle era aprender más sobre el modelado digital en 3D para por goma, me senté y enseñó a modelo una caja 3D.

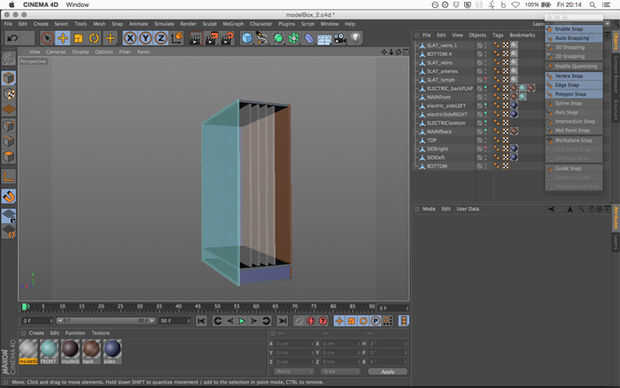

Las medidas y formas básicas son bastante fáciles, pero tuvo una tarde para finalmente comprender los principios de ajustar objetos en un modelo digital en 3D (Consejo: necesita mover su eje hasta el borde/cara/punto que desea ajustar para fijar allí, y luego volver a modo de mover objeto para ajustar un objeto a otro.)

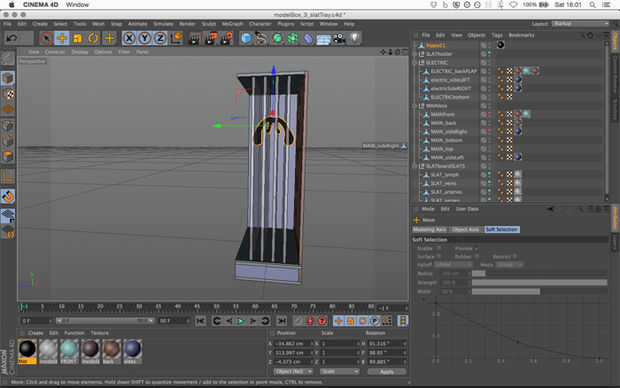

He utilizado Cinema 4D para esta tarea: tomar ventaja de las perspectivas de cuatro pantalla (la mayoría del software 3D tiene un - clic MMB en C4D) para ver donde sus objetos son relativos uno al otro de la parte superior derecha, frente y modo 3D. Restante a modo de perspectiva (3D) está buscando problemas, porque mientras que un punto puede parecer está justo al lado de otro en el eje X, al mismo tiempo sería millas en el eje Y o Z.

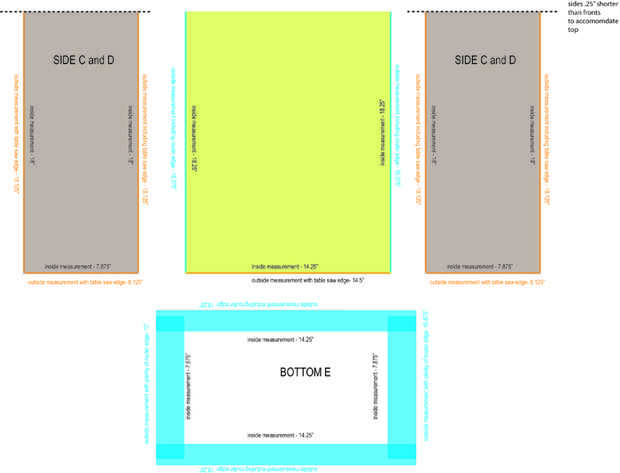

Esta hazaña modeladora me encantados sin fin; Llegué a sentir inteligente y digital muy exacta en mis modelos, y tengo las medidas que estaban en lo correctas al traducir a la vida real. Tomé las medidas de cada cara de la caja de mi archivo 3D introducirlos en Adobe Illustrator como formas planas y cortar las formas planas para conseguir mis caras de la caja del laser.
He añadido texturas con el color básico y transparencia para poder ver cómo sería el hipocampo en relación con las tablillas dentro de la caja así.
