Paso 1: Construcción de cartas de LEDs

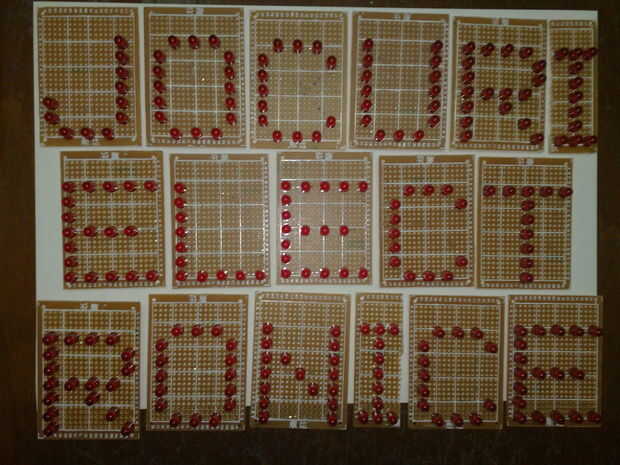

Hice una matriz de 5 x 7 agujeros en un perfboard con orificios de 3 milímetros, que mi plantilla cuando taladre los orificios para la letra s de LED. Poner en la cubierta del cable y perforar los agujeros de una manera a la forma de las letras que necesitaba. El texto que necesitaba perforar hacia fuera es:
"JOCURI ELECTRONICE". Dibujé las letras sobre el papel primero, para asegurarse de que tengo derecho. Lamentablemente no he hecho ninguna foto del recinto, por lo que no puedo mostrarte información.
Para 5 mm LEDs se deben perforar los orificios de 5,5 mm, de lo contrario, no van a caber en.
Cuando todo termine con la caja, la pintura, si quieres, mina rociados con spraypaint negro.
Cuando el recinto fue hecho, comencé a trabajar en las letras. Empujaron hacia abajo así que tocaron el tablero y soldadas en la parte inferior. Cuando termines con eso también, cortar los pernos en la Junta del solador y guardar las piezas. Cables exceso pin LED son una buena cosa, no tire, se pueden utilizar más adelante los cables de puente como almohadilla. Nosotros los utilizamos para conectar los LEDs en serie, demasiado.
Para que el consumo de corriente mínimo, tendrás que pensar en conectar en serie. Esta manera, el mismo 20mA fluye a través de cada uno, les todos hasta la iluminación. Tenía una fuente de alimentación de 12 voltios disponibles, decidí usar para este proyecto. Con una diodo tensión de 2 voltios, eso me da un máximo de 6 LEDs que pueden ser atado en serie.
Veamos algunos cálculos para unas pocas letras:
Letra J - 11 LEDs en total, partí en un 5 y un grupo de LED 6. Estos LEDs tienen su tensión en alguna parte alrededor de 2 voltios, así que no usar resistencia de limitación de corriente en ese grupo. El grupo de 5 LED en cambio tiene una caída de tensión total de sólo 10V.
Vamos a ver un valor de resistencia de este grupo:
R = (12V - 10V) / 0.02mA = 100 ohmios. Esto incluso es un valor común de encontrar en tiendas.
Letra O - se puede dividir en 2 grupos de 5 LEDs y un grupo de 6 LEDs.
Letra C - que dividir en dos grupos de LED 4 y un grupo de LED 5. Es la resistencia que necesita para un grupo de LED 4:
R = (12V - 8V) / 0.02 mA = 200 ohmios
Letra U - se puede dividir en 3 grupos de 5 LEDs, usted necesitará agregar un resistor de 100 ohmios en cada grupo.
Y así sucesivamente para todas las letras que usted necesita.

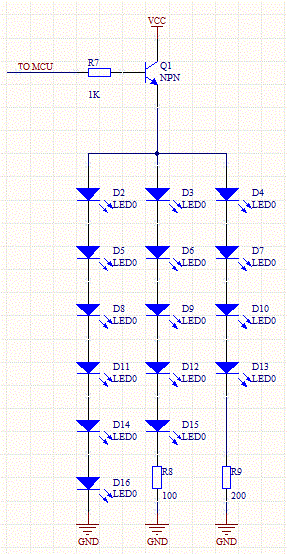

A continuación, debe conectarse a tierra y alimentación. Ya que debemos dar una posibilidad a los apaga y enciende, debemos añadir un elemento de conmutación. Se ha añadido un transistor bipolar en el lado de alta. Consulte el esquema simple de las fotos para ver cómo se han de conectar.
