Paso 4: Los segmentos y sus conductores
Se trata de un proyecto de mayores también, no tengo los archivos de diseño de águila (sí, utilicé eagle antes de llegar con Altium) ya, pero tengo las impresiones PDF, que estoy más que feliz de proporcionar.

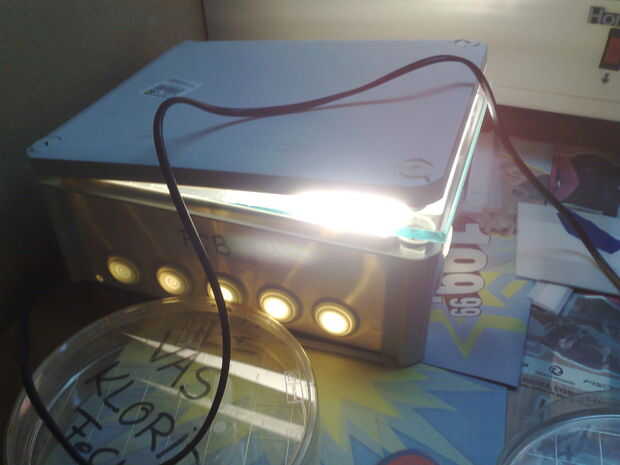

La escala es 1:1, el PCB-s fueron hechos con la técnica de la UV y me dio muy buenos resultados.
Que necesitaba para mantener baja la cuenta de cable, esto iba a ser ordenado a través de cables. Tenía los 10 cables a cada una de las dos pantallas:
-BCD del dígito 1 bit 0
-BCD del dígito 1 bit 1
-BCD del dígito 1 bit 2
-BCD del dígito 1 bit 3
-BCD del dígito 2 bit 0
-BCD del dígito 2 bit 1
-BCD del dígito 2 bit 2
-BCD del dígito 2 bit 3
-VCC
-GND
El IC 4511 era una buena idea, en lugar de los cables de cableado 7 + 2 para cada segmento, y tiene problemas con la cuenta de perno, terminó trabajo rith 4 + 2 sólo. El 4511 es un BCD al decodificador de segmento 7 y es ampliamente utilizado por aficionados hasta estos días. Donde bajo pin count es una restricción, este IC es una buena opción.
Una buena explicación de cómo este IC funciona: http://www.sentex.ca/~mec1995/tutorial/7seg/7seg.html
He utilizado algo similar con el que se controla mediante transistores, pero con dos dígitos.
Recomiendo cada principiante construir algunos circuitos del Sr. Tony Van Roons, son muy útiles en la práctica, y usted puede aprender de ellos mucho.
Otra opción podría haber sido un MAX7219, tuve dos disponible en el momento, los pueden manejar hasta 8 dígitos y necesita sólo tres cables para hacer tan (protocolo serial de SPI). Son no tan barato como el IC 4511-s, sin embargo, así que seguí sin usar. Si usted echa un vistazo a mi primer instructable (panel de control para el taller), se puede ver que trabajan como un encanto.

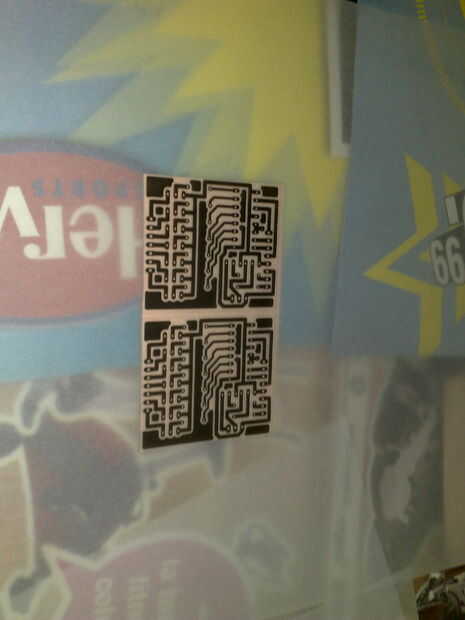

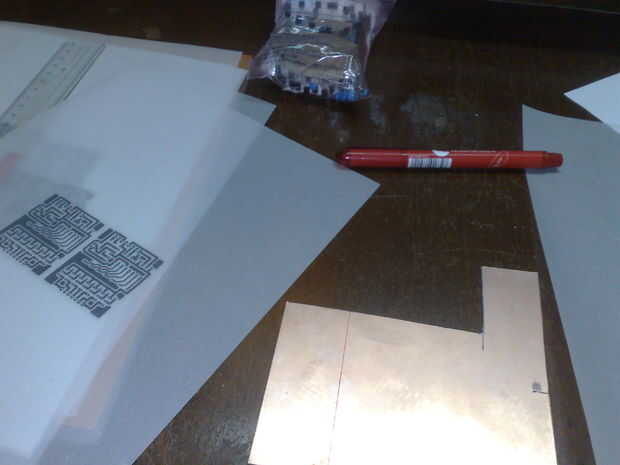

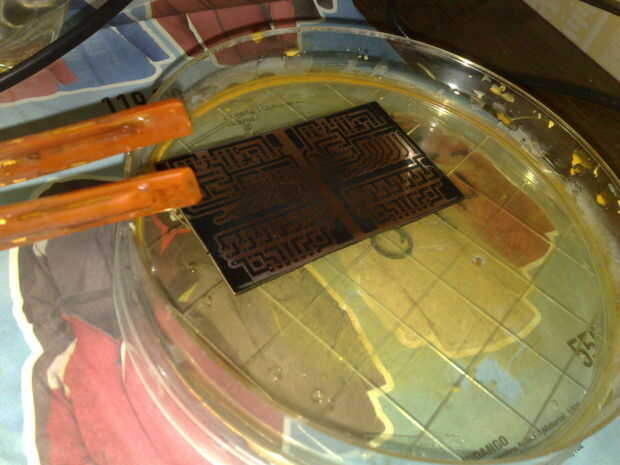

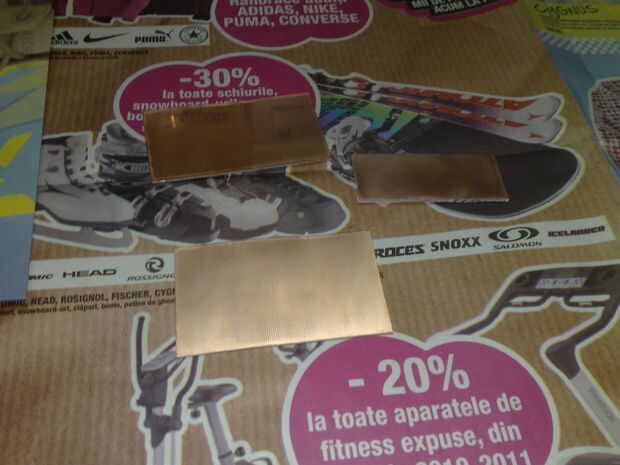

Aquí están algunas imágenes del PCB en desarrollo y el proceso de las 4511 juntas.
