Muestra del LED, contadores, signos de ad (5 / 6 paso)

Paso 5: El tablero y la Asamblea

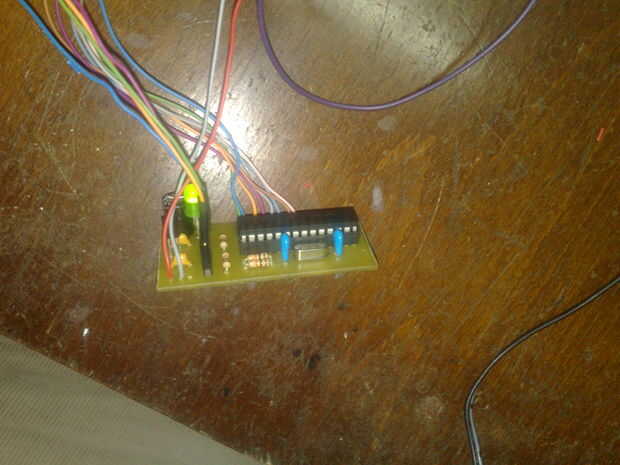

El tablero es prácticamente el mismo que con el otro proyecto, solo que esta vez los transistores no están colocados en la placa base, pero en el otro extremo del cable. Un PCB personalizado fue hecho para este tablero de regulador principal, usted puede encontrar la obra de arte para ese PCB en el paso anterior, es el que tiene 'vezerlo' en su nombre.

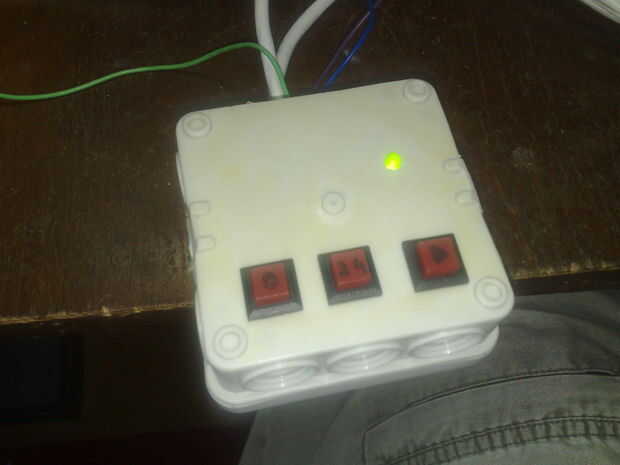

Hay 3 resistencias de pull-up, que conectan a cada uno de los botones de entrada. Así que el programa se busca una lógica '0' en los pines de entrada al detectar una pulsación de teclas.

El programa para esto es en muchas maneras similares al firmware, se agregó un contador de tiempo de milisegundos, segundos. Pero esta vez, tendrás que escribir el código, basado en el ejemplo anterior.

Una Asamblea regla: componentes pequeños primero, más último, IC-s necesidad IC titular tomas!
