Paso 6: PCB
Construyen estas placas como errores y son no es correcta!
Le mostrará las modificaciones que terminé haciendo para que todo funcione.

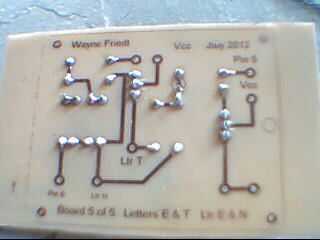

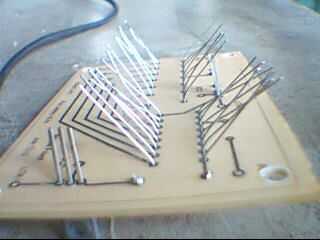

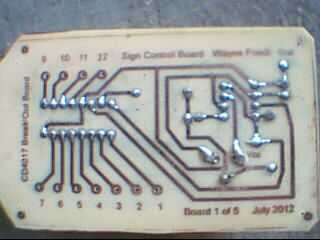

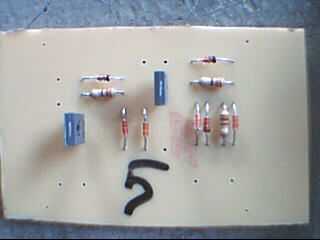

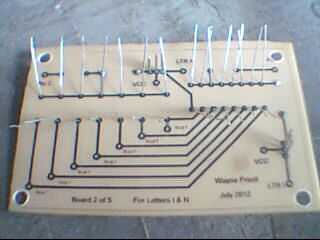

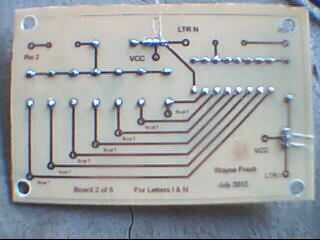

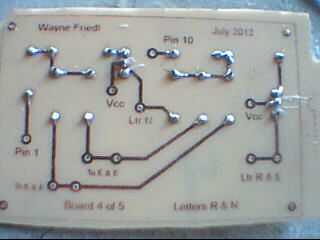

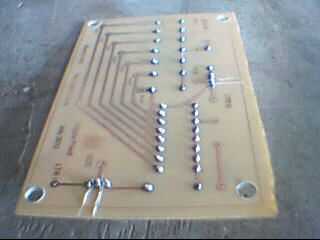

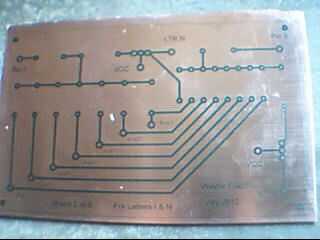

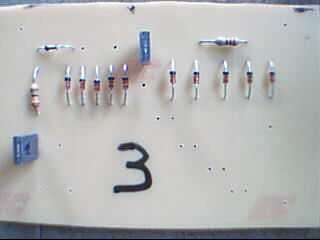

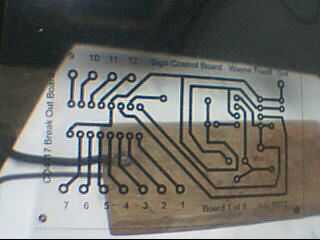

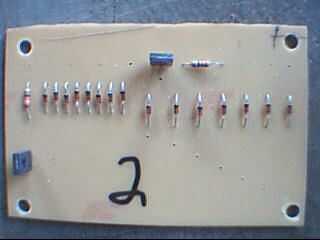

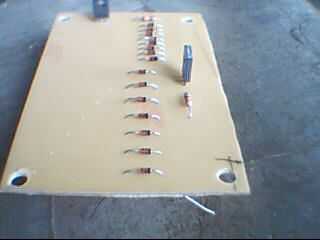

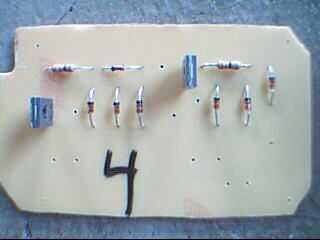

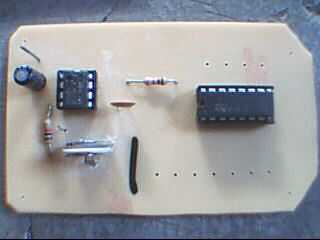

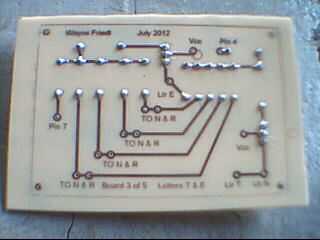

Hice esto en 5 de PCB. Tabla 1, la tarjeta controladora que tiene el 555 y CD4017. Tablero 2 es para las letras I y N. Junta 3 es para las letras T y E. mesa 4 es para las letras R y N. 5 de Consejo es para las letras E y T.

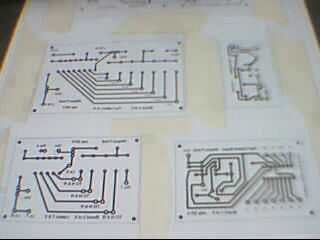

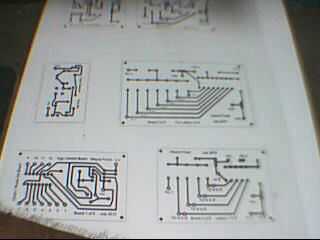

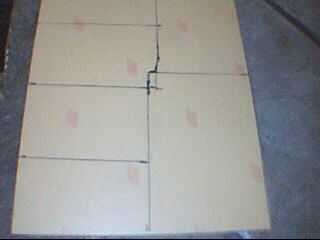

Imprimí todo el trazo de las juntas con mi impresora de inyección de tinta. Luego cortar hacia fuera y les grabó a otra hoja de papel por lo que esto podría ser impreso en el acetato por una impresora lazer. Luego los trazos del acetato y organizar en el tablero de abeto para tamaño. Cortan las tablas y comprobar tamaños nuevamente para asegurarse de que no hay un error.

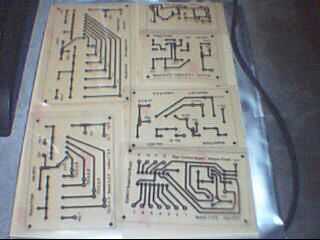

Algunos de ustedes pueden haber notado hay 6 trazos. El sexto es para un proyecto diferente.
Han dejado mediante el método de transferencia de calor de PCB y utilizar sólo el método Presensitized positivo foto resistir.
Con el método de transferencia de calor que tenía sobre una tasa de 1% de éxito en la fabricación de PCB. Ahora con el método de resistir de la foto tengo una tasa de éxito de 95% y la calidad es incomparable. Su la única manera de ir.

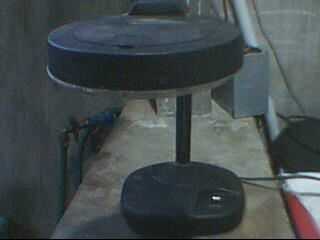

No utilizo una lujo caja UV sólo una luz fluorescente de escritorio. Tiempo de exposición 10 minutos.
Pongo el pcb en una pequeña caja de cartón. El stacing va sobre el pcb. Un plexiglás de 5 "x 8" va de eso a la empresa de rastreo en el pcb. Luego peso el plexiglás con dos motores paso a paso para agregar peso. Tienen steppers extras alrededor para los pesos, no hay problema simplemente usar algo para pesar abajo. Uno a cada lado de balance.
Yo he suministrado los archivos Eagle por ejemplo solamente ya que no son correctas.
No construyen estos tableros ya que hay errores y son no correctos!
