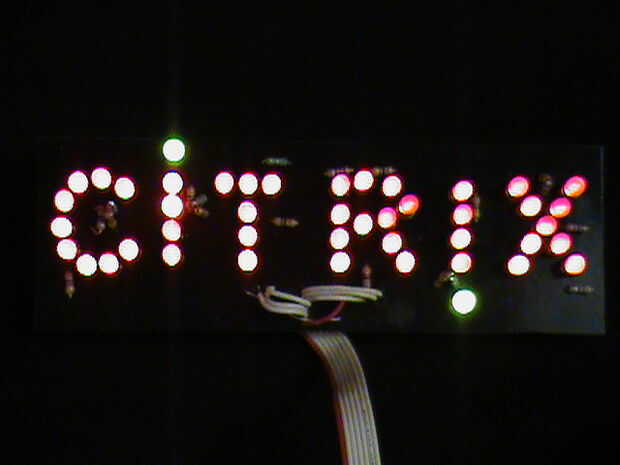

Muestra del LED

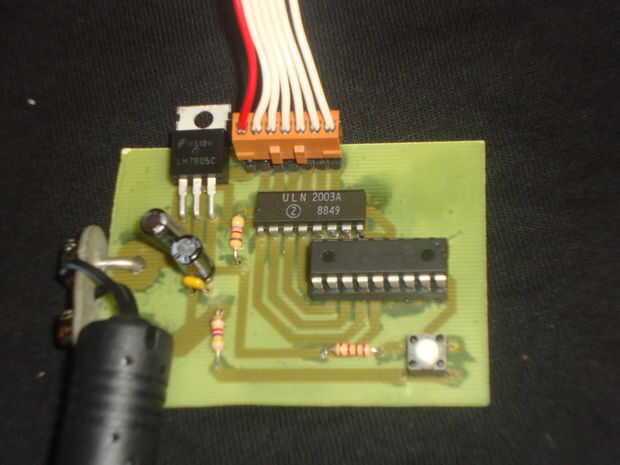

aquí es hacer un microcontrolador basado en carta de 7 (o menos) la muestra del LED.  Cada letra es regulable y por lo tanto se puede programar para mostrar muchos patrones diferentes.  Utiliza la matriz de transistores darling ULN2003A para cambiar cartas y.  El voltaje de C.C. que se utiliza determinará el número máximo de LED's en serie.  Por ejemplo, utiliza un adaptador de 9 voltios y ya que cada LED cae 2 voltios, yo a lo más 4 LED en serie (9/2 = 4 redondeado).   Puede entonces conecta una resistencia en serie de apropiado y ampliar el número de LED por letra conectando conjuntos de serie adicional en paralelo.  Por ejemplo, utilizar una fuente de 9 voltios, una carta con 9 LED consistiría en sistemas 3 serie: 4, 4 y 1, que luego se conectan juntos en paralelo.  Una resistencia de 50 ohmios se conecta en serie para cada uno de los 4 LED de permitir 20 miliAmps del corriente.  (9 - 2 * 4) / 0.02A = 50.  El LED solo obtiene (9-2) / 0.02 = 350 resistencia de ohmios en serie.   Como la fuente de poder puede entregar corriente suficiente, sus cartas pueden incluir más if LED necesarios.
Tendrá que diseñar su tablero de LED por separado ya que la señal será cualquier palabra o nombre que usted elija.

Etiquetas: Firmar, Conducido
