Paso 3: Construcción de PCB LED

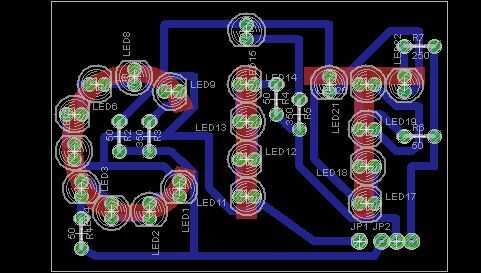

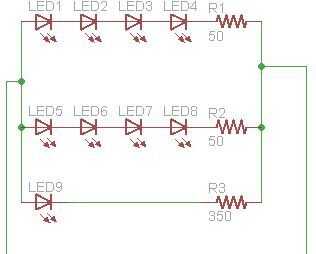

Primero dibuja un esquema de tu LED en serie y paralelo para cada letra con resistencias adecuadas y después
diseño de la Junta de reorganización de lo LED s coinciden con cada letra. La idea es que la placa que
1 pad que recibe 9 voltios, o lo que sea voltaje proporciona la fuente de alimentación. Este entonces se encamina a
el lado positivo de cada carta en tu signo de LED el lado negativo de cada letra luego se encamina

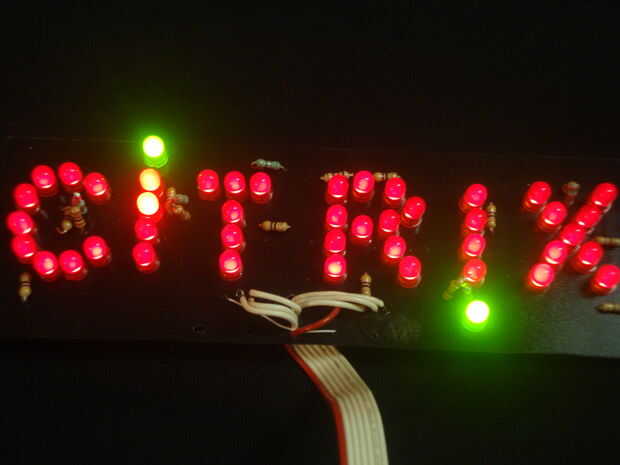

en un plato separado. Estos cojines de suelo cada conectarse a la placa de control. Una carta es iluminada
Cuando suelo es suministrado por la matriz de transistores como controlado por el microcontrolador.
