Paso 3: Electrónica y LEDs de 5mm

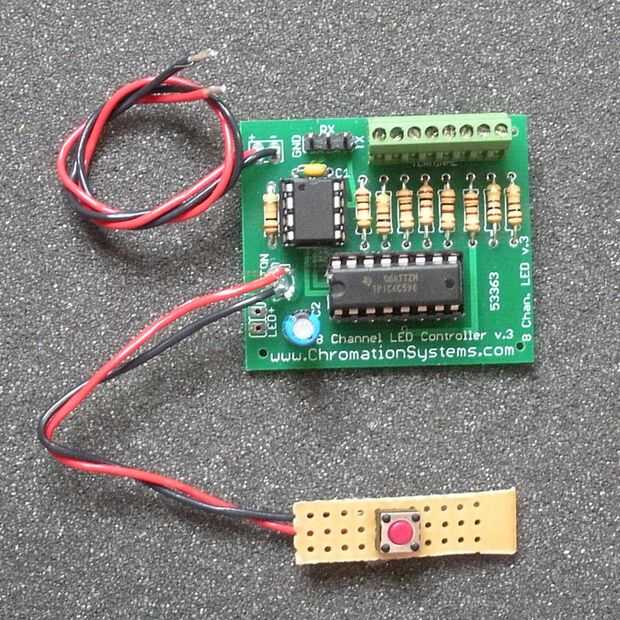

- Montar un v.3 Kit de controlador de LED de canal 8, sin cableado el botón o la energía aún
- Las resistencias de salida (R1 - R8) son elegidas basados en color, del brillo actual y relativa vs otros colores. Utilice esta calculadora para calcular, http://www.hebeiltd.com.cn/?p=zz.led.resistor.calculator. Para este dispositivo, cada canal tiene 2 cadenas de la serie de 3 LEDs en paralelo, 40mA por canal a brillo completo, pero algunos colores va a necesitar ajustes para hacer que incluso la luz.
- Encontrar una fuente de alimentación conveniente y opcional DC Jack, La tienda
Para resistencias de salida (R1 - R8) he usado estos valores, pero son de ninguna manera óptima:
Azul = 100 ohm, Aqua-verde = 200 ohm, Magenta = 250 ohm, cian = 500 ohmios, amarillo = 250 ohm, púrpura = 200 ohmios, las resistencias de salida para la tira de LED blanco se saltó utilizando cable trenzado sólido.

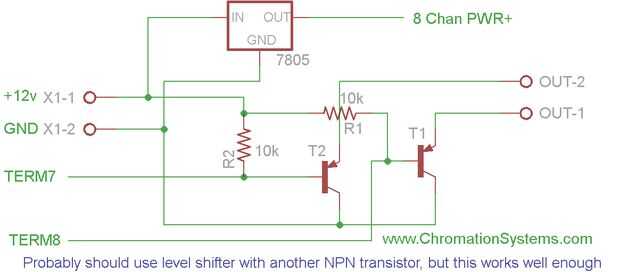

Breakout Junta: Esta lámpara funciona con 12 voltios para alimentar la tira de LED y LED de 5mm, pero el controlador funciona con 5 voltios. Junto con las salidas sólo puede hundirse 100mA y utilizará más actual que la tira de la luz. Así que un tablero de arranque con un 7805 y transistores debe hacerse.
- Hecho real simple en algún tablero perforado con algunos terminales. Ver esquema para más detalles.
- Las potencias de entrada y el canal tienen terminales, mientras que el + 5v venida fuera el 7805 era soldado directamente a la entrada PWR del controlador PCB.

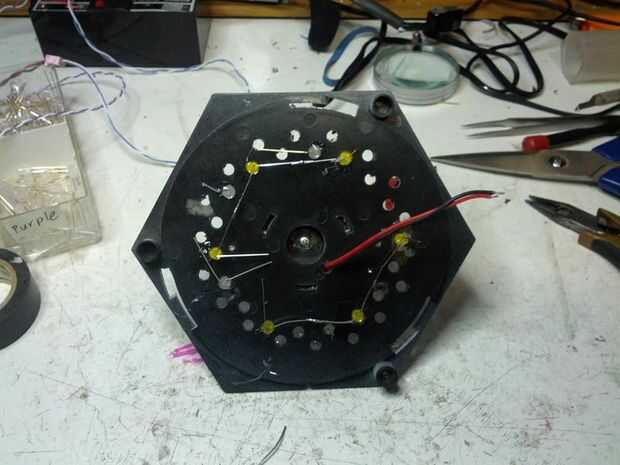

LEDs de 5mm: La parte superior fue pintada y perforada con agujeros de 5mm ya. 3 LEDs en serie y cadenas 2 series están en paralelo por canal de salida en común configuración ánodo. Todos los ánodos conectan a + 12v y el cátodo final va a un terminal en el PCB.
- Delimitar qué agujeros ir a color.
- Iniciar inserción de LEDs de 5mm y asegurar con pegamento caliente.

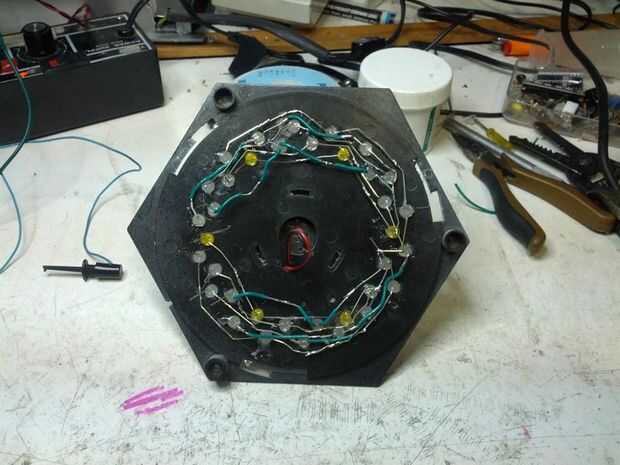

- Doblar las puntas con una nariz de aguja y los conectan con los cables si hacerla o agregar algún alambre de puente sólido del filamento.
- + 12v -> ánodo-cátodo-> ánodo-cátodo-> ánodo-cátodo-> Terminal

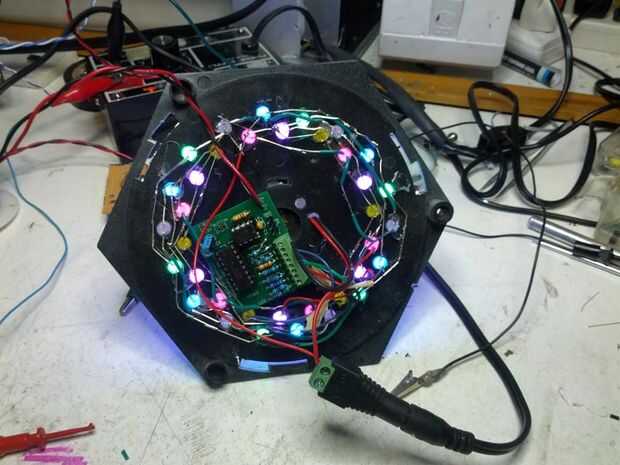

Sería prudente conectar todos los LEDs, compruebe para cuestiones tales como cortocircuitos o conexiones equivocadas y alimentación el controlador de prueba, recuerde que el controlador funciona con + 5v y las cadenas de LED se ejecutan en + 12v.
