Paso 4: Acabar

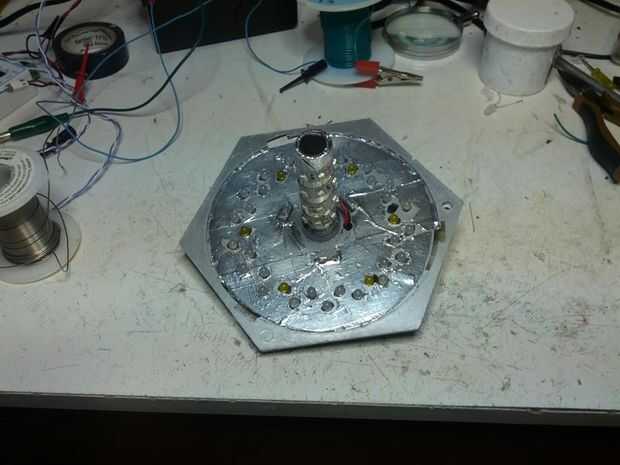

Esta luz jardín particular y un difusor interno que colgaba hacia abajo. Envolvió un viejo tubo de soldadura, aproximadamente 0.5" de diámetro con alguna cinta de aluminio entonces lo envolvió espiral hacia abajo con algunos tira de LED blanco, alrededor de 8 secciones. El difusor interno tenía los orificios perforados en su parte inferior y en la parte superior para ejecutar los cables hasta el fondo sin sombras del bastidor o en el camino de la luz.

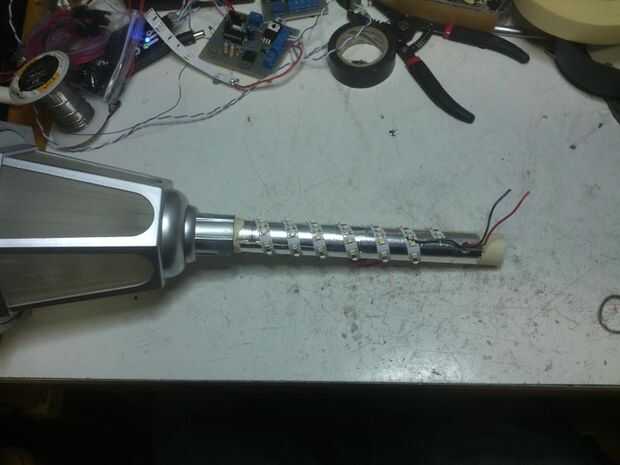

Para la tira de LED inferior, una vez que se calculó la altura total y el tamaño de la lámpara, el tubo de PVC fue cortado para caber,(step 2) enclavada en la parte inferior de la luz solar (tuvo que envolver la parte superior de cinta de algunas). La tira de LED entonces fue envuelto alrededor de la tubería de PVC (ya envuelta en cinta de aluminio) en una espiral. En la parte inferior de la tubería de un gran agujero fue perforado para alimente los cables del controlador que se encuentra en la parte superior.
Cableado final:
- Desde la parte superior donde encuentra el controlador de una longitud de alambre trenzado 3-strand y una cinta de 2 hebras cable fue alimentado, a través de los orificios internos y luego en el tubo de PVC y el orificio perforado en la parte inferior.
- Dos de lo 3 hebras alambre trenzado se utilizaron para llevar + 12v de la caja del fondo a la cima donde se encuentra el controlador. Dos colores y conectado a la toma de CC.
- Un cable adicional fue conectado a + 12v para la conexión de V + en la tira de LED inferior
- Se conecta el filamento 3 del cable de 3 hebras V-en la menor franja de LED
- Finalmente el cable de cinta 2-filamento se suelda a los puntos de botón en el PCB y un pulsador momentáneo normalmente abierto. El kit de 8 canales viene con uno, pero yo elegí un estilo diferente para este proyecto.
- 4 orificios para el push botón soldar el cable de cinta que a través de los orificios, y aseguraron el botón con algun pegamento caliente.
- En la parte superior los filamentos de 2 energía del cable de 3 hebras se conectaron a las ubicaciones correctas en el tablero de arranque.
- El filamento 3 (conectado a las tiras de LED inferiores V-) está conectado a la salida de tablero de arranque para ese canal.
- Entonces para la franja superior del LED, el V + es conectado en paralelo a la + entrada de 12v en el tablero de arranque y el V - está conectado a la salida de tablero de arranque para ese canal.
Prueba: Todo debería estar listo para probar completamente antes de cerrar el caso.
- Mira sobre todo cuidadosamente, verifique para soldadura de puentes los cables sueltos o desgastados, pantalones cortos o conexiones equivocadas
- Una vez que se verifica todo, adelante y enchufe la fuente de alimentación. Debe iluminar y ejecuta los patrones por defecto con que el controlador viene cargado.
Cerca:
- Opcional: Conecte el alambre jumper de 3 pins en la cabecera de TX-RX-GND en el PCB, posición por lo que puede pasar el rato o de lo contrario tener acceso desde el exterior de la caja en el futuro.
- Ensamblar todas las piezas en orden, Copa y base sobre el tubo de PVC, perfore un orificio de seguro al DC jack para la minúscula y deslice la base MDF pintada en el tubo de PVC.
- Vuelva a colocar la luz del jardín juntos.
- Opcional: Conecte el jumper de 3 pines para un adaptador de USB a Serial e inicie el software.
