Multi color pista luz

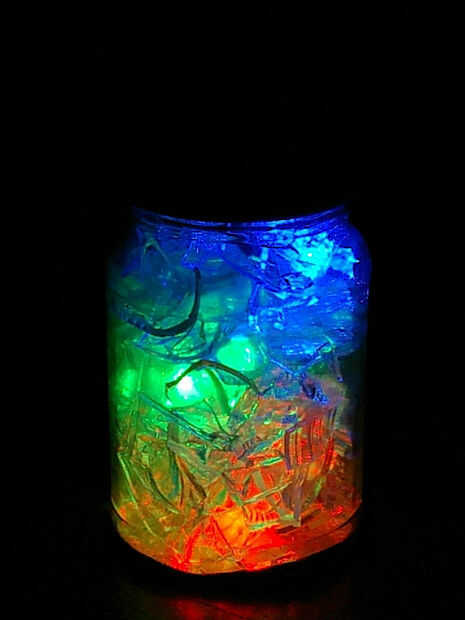

este instructable es una versión modificada de los instructables varios LED tarro de sol y luz de la noche en este sitio. Este es mi primer instructable publicada y es solo una prueba de concepto en el momento. Ya han comenzado los planes de revisión.

Esta versión en particular es conmutable entre 1, 2 o 3 luces. La lista de piezas, como hecho, es el siguiente:

1 x 10mm rojo claro LED (AUD$ 0,90)
1 x 10mm verde claro LED (AUD$ 2,70)
1 x 10mm azul claro LED (AUD$ 2,60)
resistencia de ohm 1 x 180 (8pack AUD $0,38)
resistencia de 1 x 240 ohm (8pack AUD $0,38)
resistencia de 1 x 150 ohm (8pack AUD $0,38)
2 diodos x (4pack AUD $0,38)
1 x pila de 9v (AUD$ 5,65)
complemento 1 x pila de 9v (AUD$ 0,29)
1 x interruptor rotatorio sellado unipolar (ajustado en 4 posiciones) ($2,95)
1 x frasco de vidrio claro (usé un frasco de café)
1 x de aluminio vacío puede
Vidrios rotos (cuánto es necesario dependerá del tamaño del frasco)
alambre de 0.12mm (para conectar todo. UTILIZAR UN COLOR DE LUZ DE AISLAMIENTO)

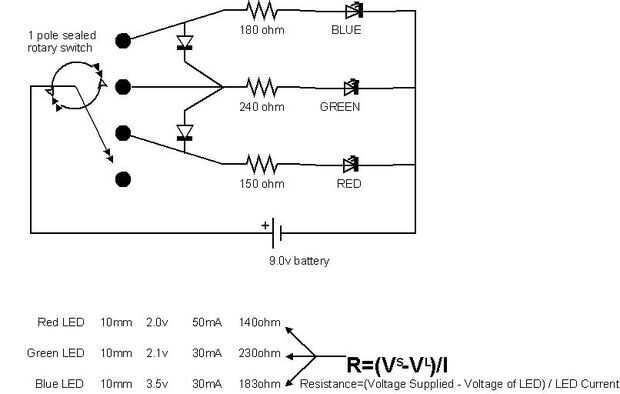

Diagrama de circuito es lo que redacté después de una breve discusión con los chicos en el trabajo. (Gracias también a los chicos de Jaycar para darme un curso intensivo en resistencias)
