Paso 5: Circuito - en el protoboard

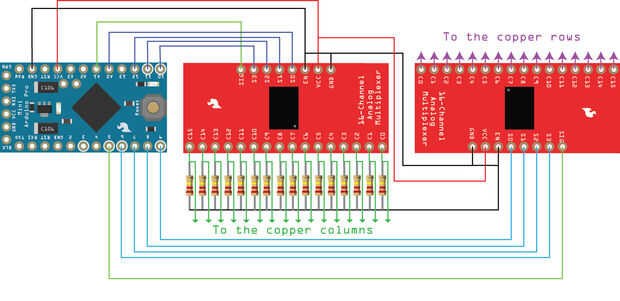

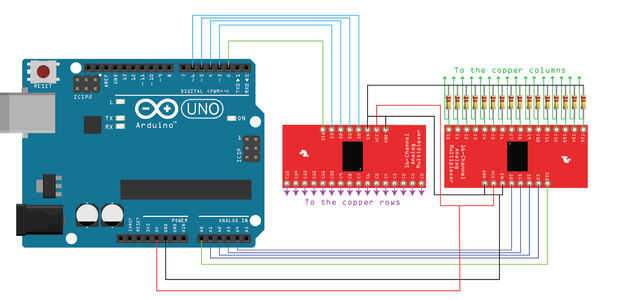

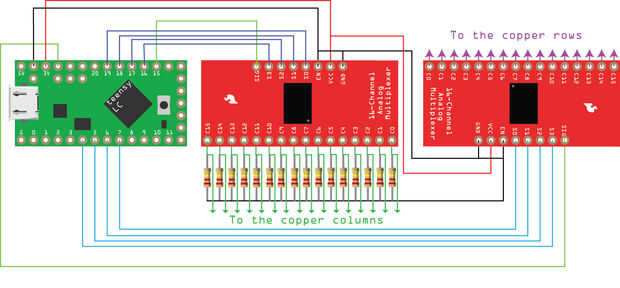

Dependiendo del microcontrolador que eligió, se pueden utilizar como orientación los esquemas que se muestran arriba.
Cuando termine de conectar todas las piezas en su tablero, conecte los cables de dos cinta a la estera. No importa la orientación de los cables.
Resumiendo, estos son las conexiones mínimas para hacer el trabajo del sistema:
- 4 salidas digitales para mux 1
- analógico de 1 entrada para mux 1
- 5 salidas digitales para mux 2
- Nos estamos conectando resistencias de 16 para hacer divisores de voltaje en el multiplexor conectado a la entrada analógica.
- En todos los circuitos que estamos proponiendo para dejar el pin 13 sin conexiones con la integración condujo en los tableros.
