Paso 8: Código - placas Arduino
Para lo que es trabajar en una placa Arduino necesitará descargar e instalar los siguientes:

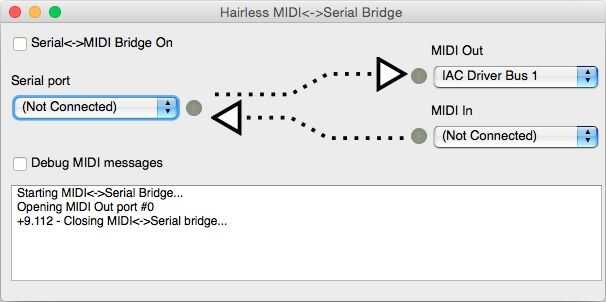

Después de instalar el MIDI a puente de la serie, usted tendrá que hacer un paso extra para hacerla trabajar dependiendo el sistema operativo del ordenador, utilizar este FAQ como orientación.
Si no sabes cómo instalar la librería de Arduino, aquí está un gran tutorial para instalar librerías externas de Arduino.
Si usted realiza las mismas conexiones como el diagrama del circuito (el arduino mini pro diagrama) mostró en el paso 5 que no necesita realizar cambios en el bosquejo. Si usted atado con alambre diferentemente el circuito deberás realizar cambios en el bosquejo en las siguientes líneas:
donde:
- S0-s3 son las patillas de control del multiplexor (la que tiene una entrada analógica) y todas las resistencias conectadas a él que lee las señales.
- SIG_pin es la entrada analógica de la multiplexer.w0-w3 mencionados son los pines de control del multiplexor.
- OUT_pin es la conexión de SIG en el multiplexor.
- STATUS_pin es el que ha conectado el LED interno en los tableros
A continuación es el archivo de dibujo que usted necesita para flash en su arduino, tiene comentarios para una mejor comprensión :)
