Paso 2: ¿Cómo construimos lo?

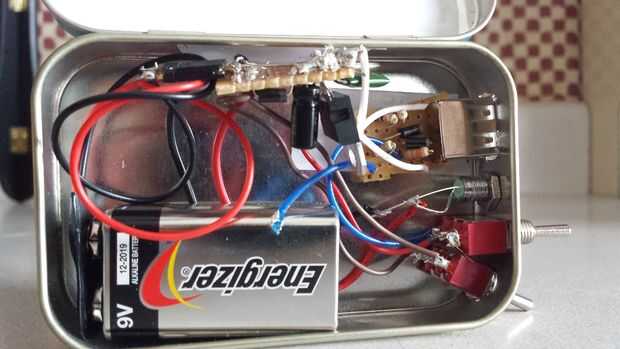

Para construirlo, toma su clip de batería de 9V y el rojo de la soldadura (+, ánodo, etc.) cable al conmutador. Cuando termine, tome un alambre y soldar a un tablero de perf. Asegúrese de que se ha medido para ser un buen ajuste para el recinto. Ahora toma el negro (-, cátodo, etc.) a la Junta de perf. Ahora, usted tiene control del circuito general. Ahora, toma su resistor del LED (lo 330-350 ohm) y la soldadura que el alambre. Ese resistor mantendrá el LED de funcionamiento más largo. La pata más larga del LED al otro extremo de la resistencia de la soldadura. La soldadura de la pata corta del LED a la - entrada. Ahora tienes un indicador que es el circuito. Prueba real rápido para ver si el interruptor está funcionando. Ahora soldar el capacitor de 22uF al circuito. Vendrá después el LED, pero no conectado a la resistencia de 330-350 ohmios. El lado con la pierna más corta y la flecha es el lado -. La pierna más larga es +. Ahora toma el 7805 y soldar después los 22uF. Si nos fijamos en el lado de los 7805 con las letras y números, la pierna de la izquierda es la pata de entrada. El centro es la tierra (que debe soldar ¡!), y la pierna derecha de la cara es la salida de 5V. Ahora, suelde el capacitor de 10nF. Que conseguí no tenía polaridad, así que pude soldar cada pierna a la tierra y la salida. Que puede ser suficiente para muchos dispositivos, pero para Apple y Samsung, han decidido que nos haría pagar $20 para un cargador de pared. Buena idea para los peces gordos, pero para latoneros, buscaremos el agujero de bucle. Y lo hicimos. Un divisor del voltaje hará hacer el truco. Pero antes de hacer eso, necesitamos utilizar el interruptor on-off-on. Esto controlará la corriente del divisor de tensión. Y con dos dispositivos, dos divisores de tensión. Así que, toma un cable que viene de la + lado del condensador de 10nF y soldar a la pata del media del interruptor. Tomar 2 más cables y soldarlos a las otras 2 patas del interruptor. Ahora, tomar otro perf y soldar los 2 fuera de los cables del interruptor y soldarlos aparte. Darles algo de espacio, los 33k resistencias van a obtener sus propios cables. Después de soldar las resistencias de 33 k, tomar las resistencias de 10k y 22 k y soldarlos al lado de uno a, con un espacio de huecos entre ellos para el - cable. Tome ese cable desde el 10nF es la - entrada y soldadura para la 10k y 22 k... No necesitan ser separados ni necesita un interruptor. El divisor de tensión está casi listo. Todo lo que necesitamos ahora es tener 2 cables (ya sé, un montón de cables) y soldar a los pines de mediados dos del USB. Puede soldar el USB a un tablero. Puede que necesite tomar una dremel y perforar algunos agujeros más grandes para los dos fuera de los titulares. He utilizado una tabla de rendimiento en el USB. Ahora, los dos últimos cables. Los últimos (otra vez) se sueldan a la 10nF. Gancho de hasta el + y - del USB. Ahora, si no queremos una V.D. de, es capaz de cargar algunos dispositivos... Ver un pinout USB en imágenes de Google si no sabes lo que es. Ahora todo lo que tienen que hacer es usar una dremel para cortar los agujeros para los interruptores, LED y USB. Si desea, poner el LED en un bisel, que será un montaje agradable para él. Eso es lo que usé.
