Multicolor de Knight Rider con RGB LED PL9823 + Arduino UNO (2 / 4 paso)

Paso 2: Montaje del circuito

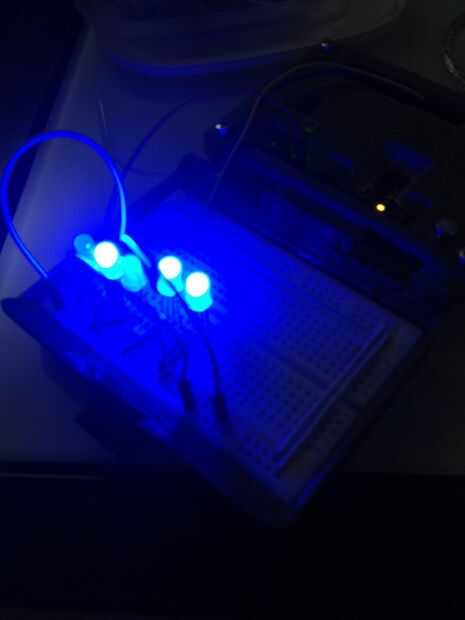

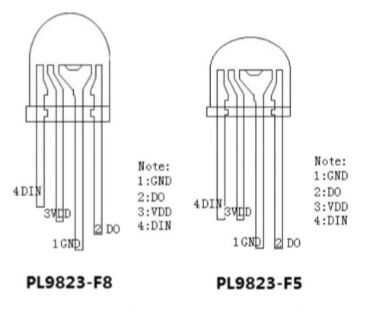

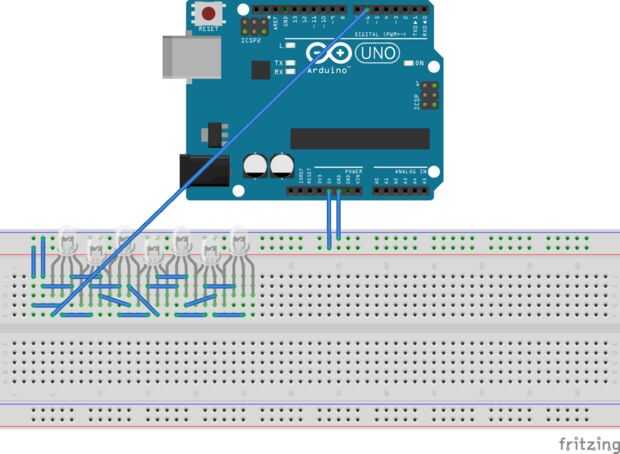

Se puede ver en la imagen el circuito. Prestar atención al led PL9823's modelo. Si utilizas un modelo F-8 (véase la imagen) se puede utilizar el tiempo uno de los pines como toma de tierra. Si utilizas el modelo F-5 el GND es el segundo pasador largo.
Tenga cuidado y preste atención a las patillas de la VCC y GND . Puede quemar y rompió el led inmediatamente si conectas el pin GND VCC y viceversa. Después de esto puede conectar la clavija de la comunicación. Uso DIN para señal de Arduino UNO y para enviar la señal a otros PL9823 led.

Se pueden utilizar miles de leds.
