Paso 1: Montaje de la Base del Uplighter
Para armar la base sólo necesita unos elementos:
- El uplighter impreso 3d base (fichero STL proporciona a continuación)
- Pequeña hoja de acrílico transparente de 3mm
- Kit de luz de tira de iluminación LED Multicolor cada vez o equivalente
- Pegamento caliente y pistola de pegamento
- 100mm Sierra

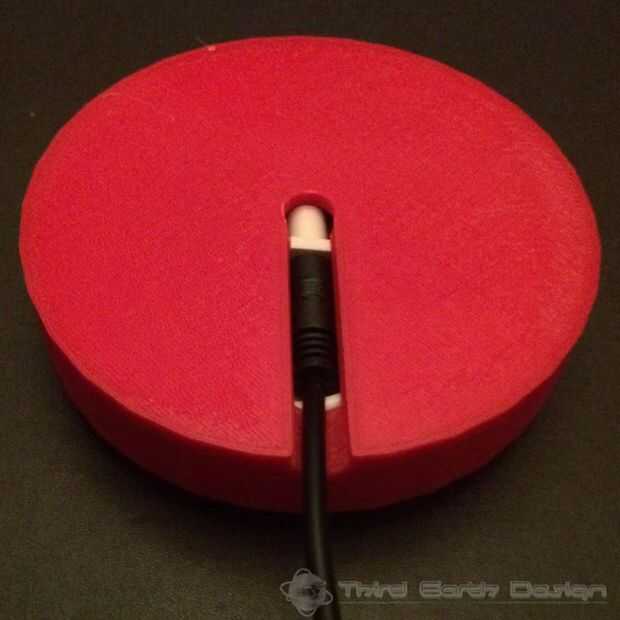

La base 3d impresa está diseñada para estar tan delgado y tan compacta como sea posible, para permitir que el LED de circuitos para caber dentro del controlador de luz de tira deben ser extirpado de su gabinete.
He utilizado una sección de la tira de luz (3 x LED), todo conectado y probado que todo funciona antes de montar en la base de impresión 3d.
La hoja de 3mm de acrílico transparente es cortada a la medida con la sierra cilíndrica de 100mm, puede quitar la broca piloto de centro de la sierra para mantener el agua de la hoja de acrílico apretada, o simplemente cicatriza el agujero de cola termofusible.

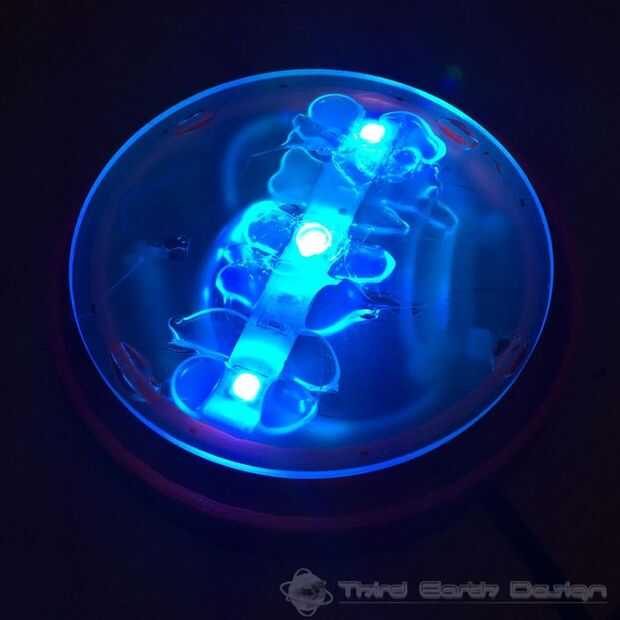

Pegue la tira de la luz a través del centro de la hoja de acrílico, paquete el resto de la electrónica y el cableado en el recinto (asegurándose de que DC jack de la placa se alinea con el cut-out en la parte inferior y que el sensor IR es hacia arriba) y luego caliente-derrite el pegamento del acrílico en el borde de la base impreso.
La base incluye una bandeja de goteo alrededor del exterior, también se dará cuenta de que la sección de la base que alberga la electrónica es más alta que el de la bandeja de goteo. Esto significa que en caso de que el goteo bandeja exceso que fluye, agua no la hará en la electrónica.
A pesar de que este es un proyecto de electrónica de bajo voltaje, sentido común siempre debe ser aplicado cuando se trata con agua y la electrónica, asegúrese de que tener una buena tira de pegamento entre la hoja de acrílico y el borde de la base de la caja a prueba de agua.
Con la base terminada ahora estás listo para pasar a la función principal del hielo.
