Multímetro con retroiluminación LCD Mod (14 / 17 paso)

Paso 14: ATtiny toma

Necesita conectar 5 cables al ATtiny:

1 energía
Tierra 2
3 la señal de entrada
4 señales de salida para LEDs: alimentación y tierra

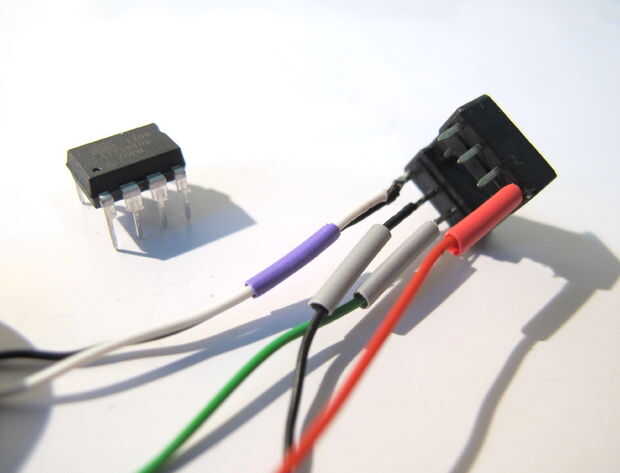

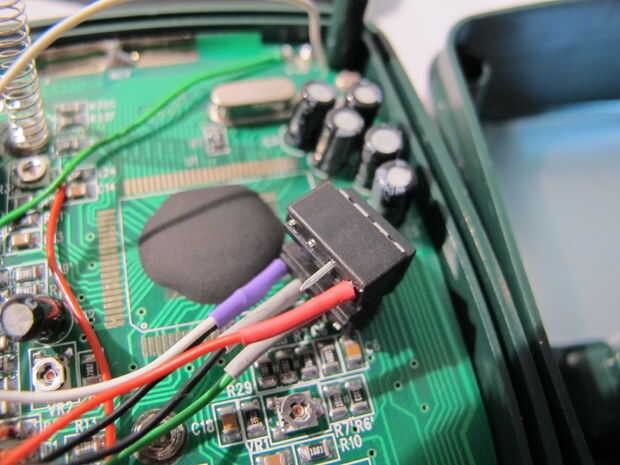

Utilicé un zócalo de 8 pines chip a soldar en. En caso que quiero reprogramar el ATtiny.

Corte las patas que no utiliza.

No se olvide de tubo del encogimiento del calor para el aislamiento!
