Multimodal atril (5 / 9 paso)

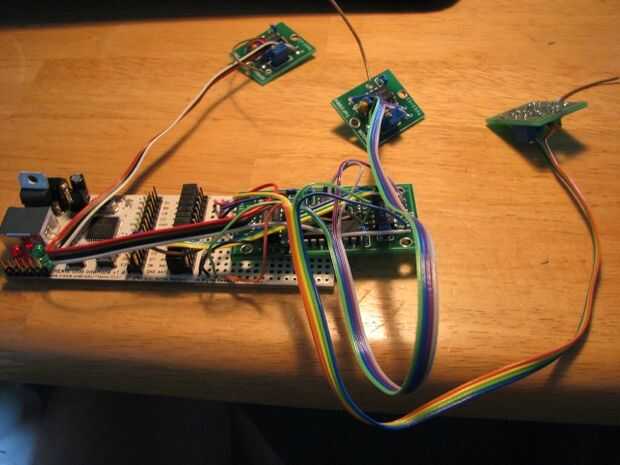

Paso 5: Conectar la ThereminVision a la crear interfaz USB

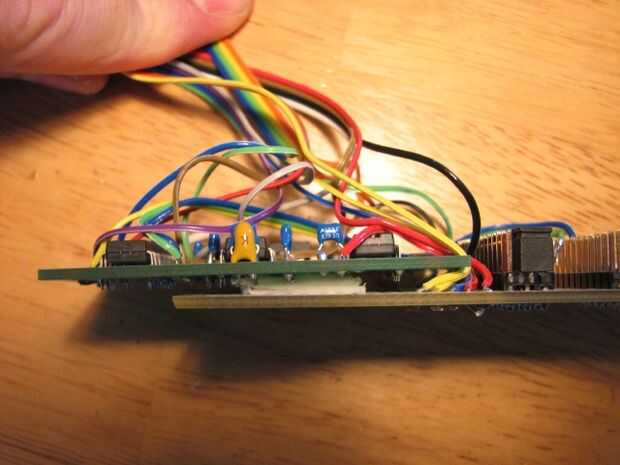

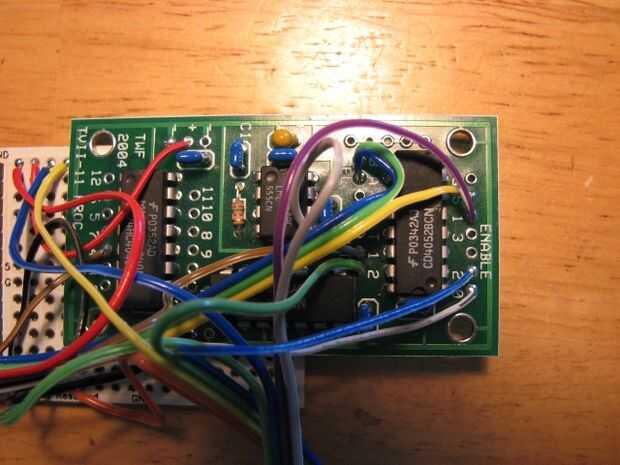

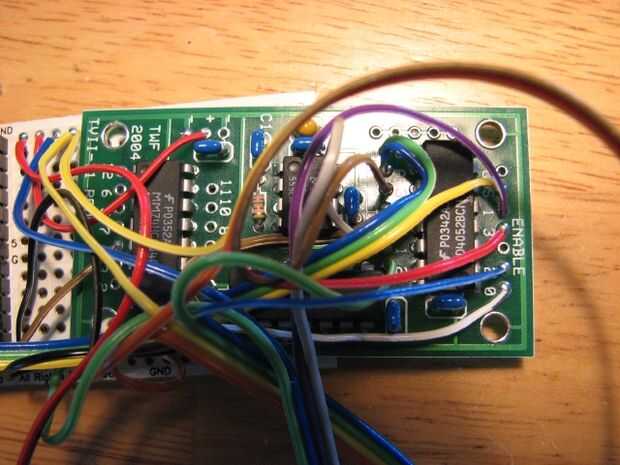

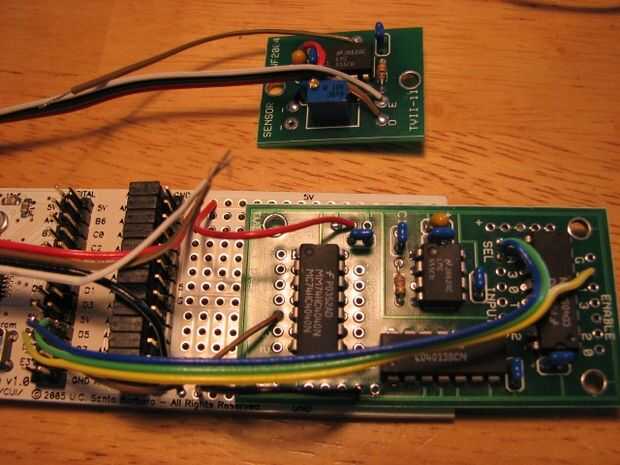

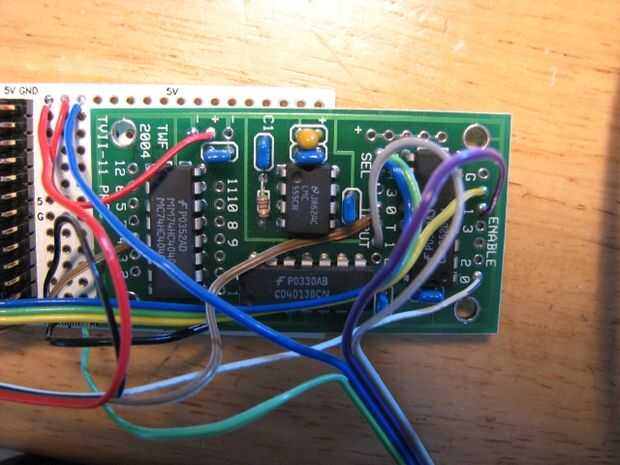

Como vimos en el ultimo paso, hay 4 cables que conectar cada uno de los módulos de sensor con el módulo de procesador de ThereminVision. También hay 6 cables conectar el módulo de procesador de ThereminVision a la interfaz USB crear - son poder, tierra, Sensor de salida, Sensor Select A, B seleccionar Sensor y Sensor de parada.

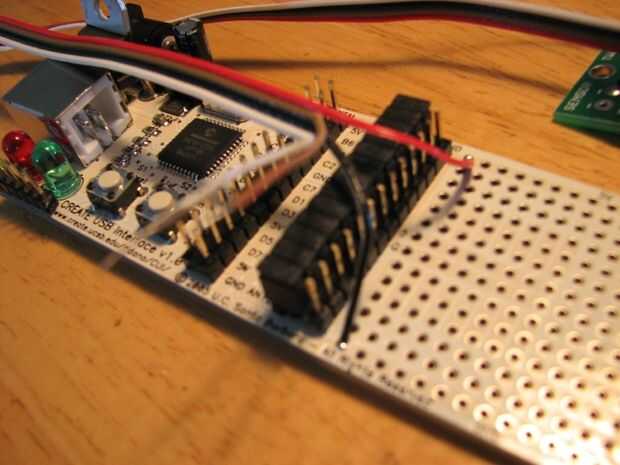

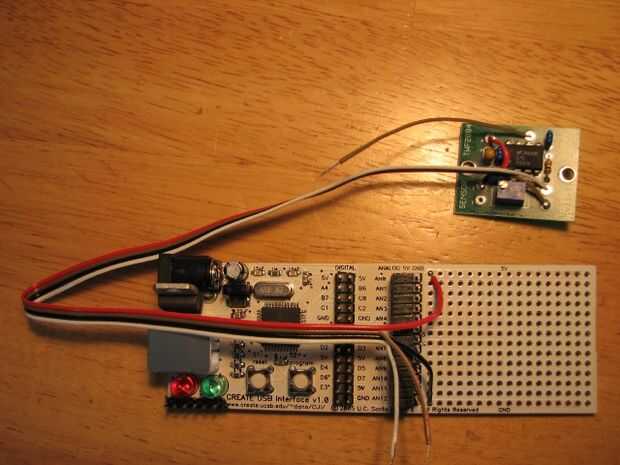

Desde el II de ThereminVision obtendrá su poder desde la interfaz de USB crear (que a su vez recibe su energía del USB), me decidí a conectar la alimentación para cada uno de los módulos del sensor de ThereminVision directamente a la interfaz de USB crear - esto hace que sea un poco menos de un nido de pájaros en el cableado desde allí son ya un montón de los cables en la placa de procesador de TherminVision.

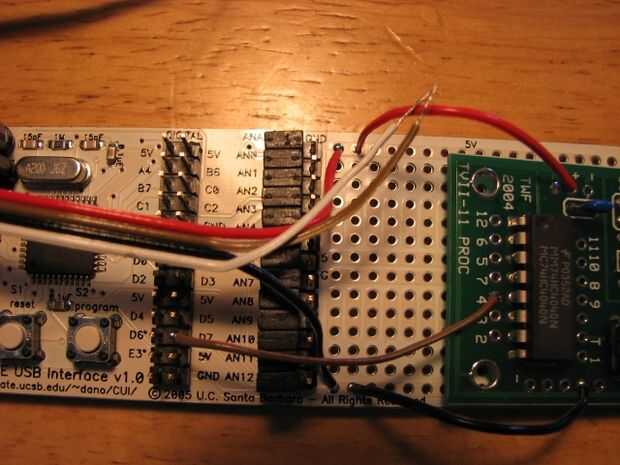

Conectar "+" en la ThereminVision a "5V" en el CUI
Conectar "-" en la ThereminVision a la "Tierra" en el CUI
Conectar "4" (la división por 4 salida) en el ThereminVision a "D7" en el CUI
Conectar "SEL B" ThereminVision a "D5" en el CUI
conectar "SEL A" en el ThereminVision "D4" en el CUI
Conectar "S" en la ThereminVision a "D6" en el CUI
