Multimodal atril (7 / 9 paso)

Paso 7: Bootloading el firmware para la ThereminVision en el CUI

El ThereminVision envía señales de sincronización para sus sensores en lugar de analógicas salidas (o cualquiera de los protocolos digitales estándar como I2C o SPI). Así que era necesario algún firmware personalizada para medir el tiempo de estas señales...

La primera versión del firmware Multimodal atril está en el archivo zip a continuación, el código fuente y el archivo hexadecimal compilado se incluyen (junto con un parche de prueba para Max/MSP/Jitter):

Firmware de CUI-ThereminVision

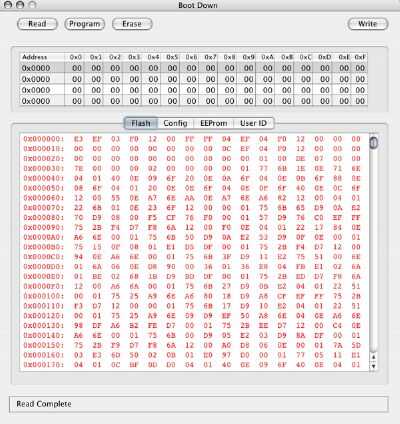

La captura de pantalla siguiente muestra el OS X programa Arranque abajo por Craig Schimmel - una utilidad de bootloading Macintosh para el CUI. Si estás en windows, lo más fácil es utilizar herramienta de Microchip, PDFSUSB.exe que es descargable desde su sitio web o incluido en este ejemplo de código para el interfaz del USB crear.

Para poner el CUI en modo"bootloader", mantenga pulsado el botón de programa y pulsa el botón de reset (o sólo tiene que conectar el cable USB mientras mantiene el botón de programa). LED de estado de CUI parpadeará continuamente indicando que está en modo bootloader. Ahora puede utilizar arranque abajo para enviar el archivo CUIEfieldBootDown.hex a la interfaz USB crear.

Si alguna vez desea volver a cambiar el firmware de la interfaz de USB crear al original, es aquí, y hay otros ejemplos de firmware para el CUI aquí también.
