Paso 2: Hardware

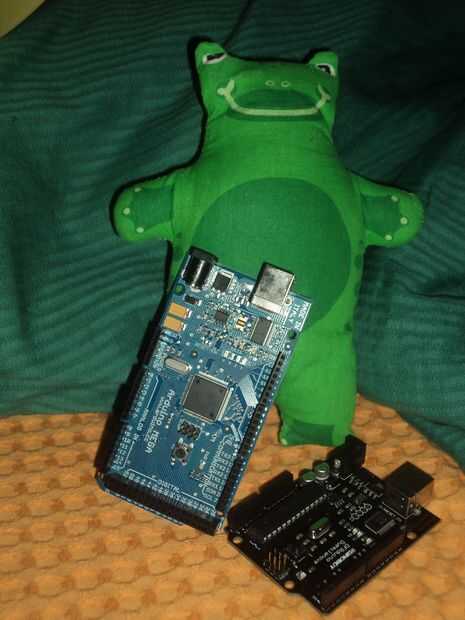

Arduino es una plataforma abierta de computación física basada en un entorno de desarrollo sencillo circuito y software. El lenguaje de programación utilizado en Arduino es una implementación de cableado que se desarrolló del proceso. Computación física es un marco creativo que ayuda a aprender y explorar la relación del ser humano al mundo digital. Tiene muchas áreas de aplicación, tales como arte, tecnologías, tecnologías de hobby, medicina, etc.. Arduino es una plataforma de base de lenguaje C que es muy universales gracias al gestor de arranque que debe ser quemado en antes de la programación. Debido al requisito de gestor de arranque, puede ser utilizado para distintas familias de microcontroladores. Es un lenguaje lógico y muy compacto. La parte del circuito es fácil de hacer, incluso para un fan de electrónica para principiantes. Para más información sobre Arduino haga clic aquí o aquí . Teensy es una completa plataforma basada en USB, basada en el framework de Arduino, pero es más barato y más eficiente. Para más información sobre Teensy haga clic aquí .
Fuente de alimentación a los circuitos

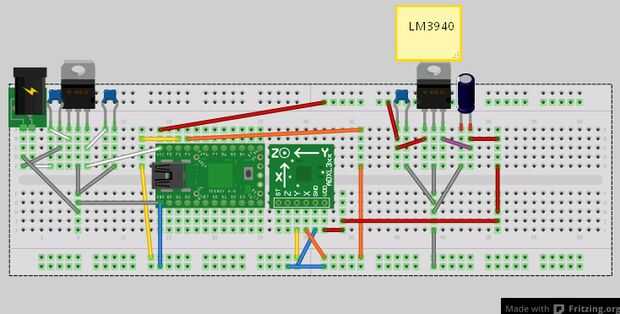

Como fuente de alimentación para ambos el Teensy, Junta Directiva y el poder de la placa de Arduino pueden suministrarse mediante el puerto USB. Como energía externa de la fuente a 12V, 500mA unidad se puede utilizar o si es necesario incluso una batería de 9V también, aunque esto se agota rápidamente. El microcontrolador no se puede conducir directamente por una fuente externa, la fuente de alimentación en cuestión ofrece un voltaje superior a 5V. En este caso, estabilizador diferentes circuitos o componentes pueden utilizarse para garantizar una tensión estable de 5 voltios. El enfoque más sencillo para resolver este problema es el uso de circuitos integrados de estabilizador. Tal es el tipo de L7805 de circuito integrado. Estos son baratos y eficientes. Sin embargo, es importante cuidar también de refrigeración. Estos no son necesarios cuando se utiliza el panel de Arduino, ya que esta dosis incluyen circuito de estabilizador integrado. Sin embargo, uno debe tener cuidado de no superar los 12V (1A) voltaje de entrada, porque a pesar de enfriamiento el circuito integrado puede saltar debido a sobretensión. En el caso del panel Teensy, no existe ningún circuito estabilizador incorporado. En el caso de la Teensy, si uno no quiere que una energía del USB, entonces para la fuente de energía externa el mencionado circuito integrado también es necesario.

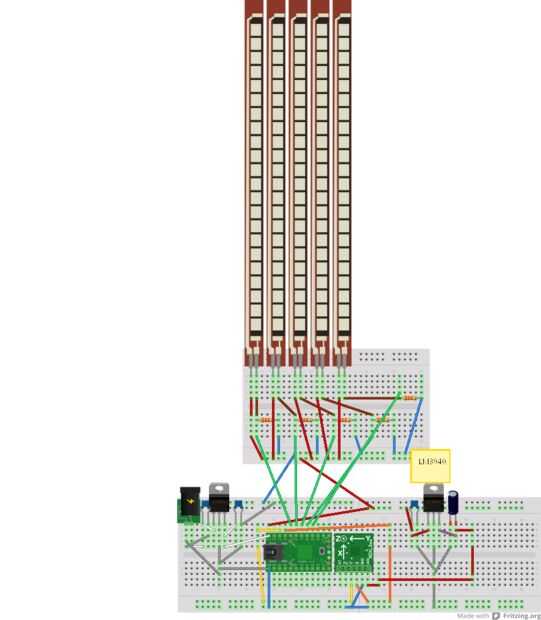

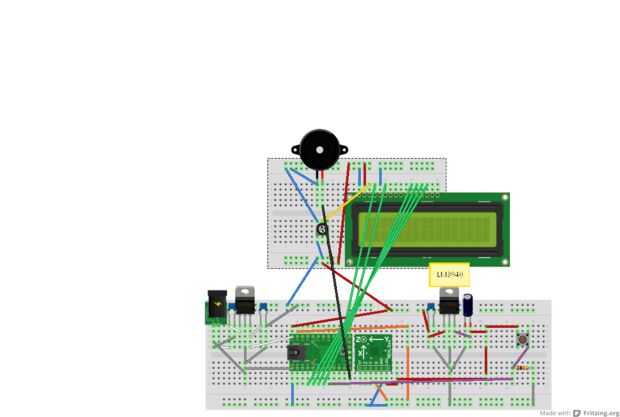

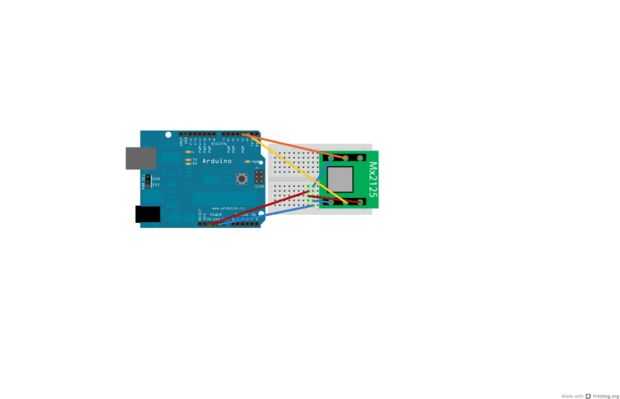

Los esquemas se unen en la parte inferior de esta página en más formatos.
