Paso 2: La configuración básica

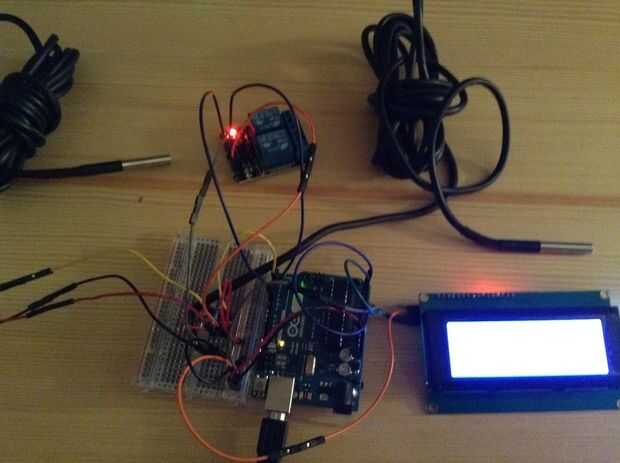

Para la configuración inicial básica, es mejor usar un protoboard y puentes con el Arduino antes de "cometer para la soldadura".
1. con todos los sensores DB18B20, conecte todos los cables negro a GND y conecte todos los cables rojos a 5V. Conectar todas las líneas de datos (puede ser verde, amarillo o blanco) a uno de los pines digitales. He usado pin Digital 4.
2. Conecte la resistencia de pull-up k 4.7 entre 5V y la línea de datos. Una resistencia de trabajo para todas las líneas combinadas de los sensores.
3. en el relé de 2 canales, conecte el VCC de 5V y GND a GND de Arduino.
4. en el relé de 2 canales, conecte las entradas de relé, generalmente marcada "1" y "IN2" a los pines digitales de Arduino. Usé los pines digitales 5 y 6. (No usar 0 y 1).
