Paso 4: Alambre para arriba de las tomas eléctricas
PRECAUCIÓN: Si usted está incómodo trabajar con corrientes eléctricas domésticas, 120v a 220v, por favor busque ayuda de un electricista o un amigo con experiencia en el trabajo seguro con voltajes más altos.

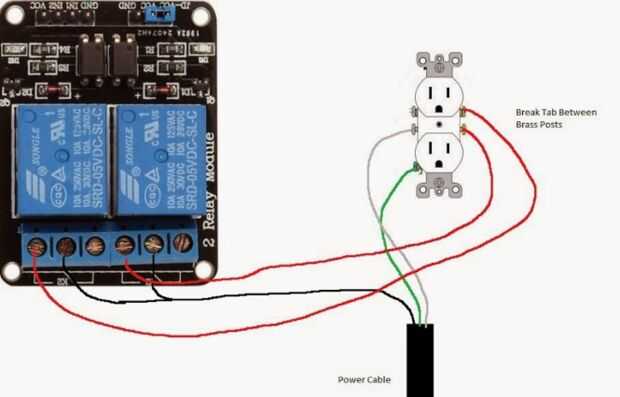

1. en un conector duplex, romper la lengüeta entre los postes de dos latón (no los posts de plata)
2. desde el cable de alimentación, conecte el cable a tierra, generalmente verde, para el cargo de planta, generalmente verde en la toma de corriente duplex.
3. en el cable, conecte el cable neutro, generalmente de color blanco, a los postes de neutrales, "plateado" en la toma de corriente duplex.
4. desde el cable de alimentación, conecte el cable negro generalmente "caliente" a ambos terminales de centro del relé. Empalme el cable según sea necesario.
5. en la placa de relé, conecte el terminal "abierto" para el puesto de 1 relé para el bronce "caliente" de la toma de corriente duplex superior. Utilice un cable rojo o cable negro.
6. en la placa de relé, conecte el terminal "abierto" para puesto de relé 2 para el bronce "caliente" de la toma de corriente duplex inferior. Utilice un cable rojo o cable negro.
7. aislar todo y encerrar en una caja eléctrica adecuada para evitar cualquier experiencia impactante.
8. Utilice un probador del multímetro o continuidad para verificar todas las conexiones y los relés antes de aplicar "Plenos poderes".
(Gracias por Fuzze lógica preparación para un segmento de la imagen, http://fuzzelogicbrewing.blogspot.ca/2014/04/diy-...
