Múltiples LED parpadeando en el Arduino (3 / 4 paso)

Paso 3: Conexión de los LEDs.

Enchufe en los otros cables del puente como este:

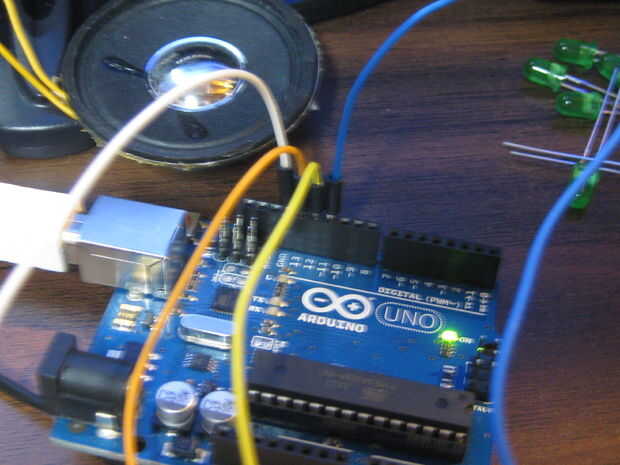

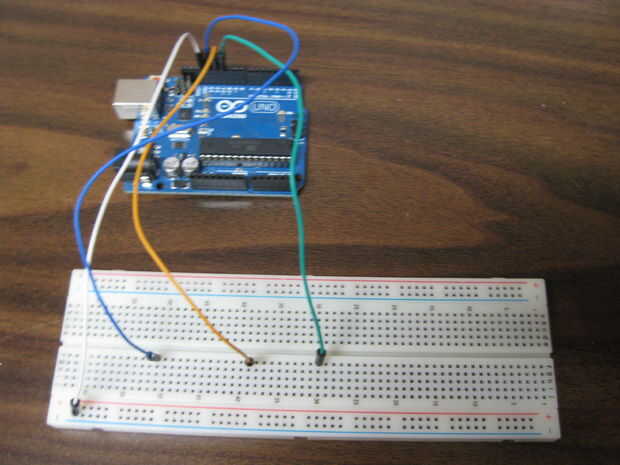

En primer lugar, conecte un cable de 13 en el Arduino a la fila superior en el protoboard.
A continuación, conecte un cable de 12 en el Arduino a la fila superior en el protoboard.
Luego conecte un cable del 11 en el Arduino a la fila superior en el protoboard.
Espacio estas bien. Use el cuadro para ayudarle.

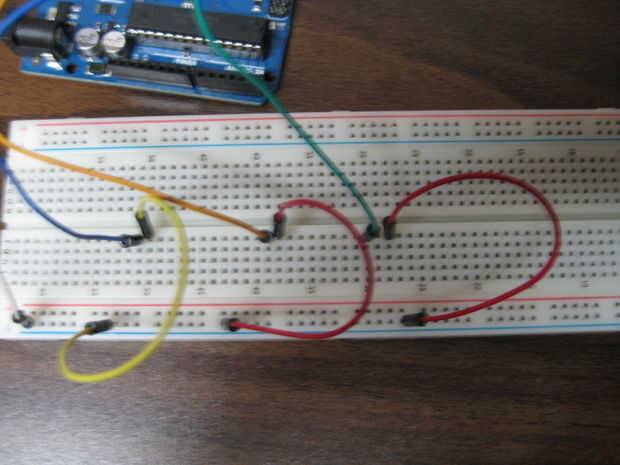

Ahora conectar un cable que va desde el negativo a la derecha de los otros alambres en el protoboard.

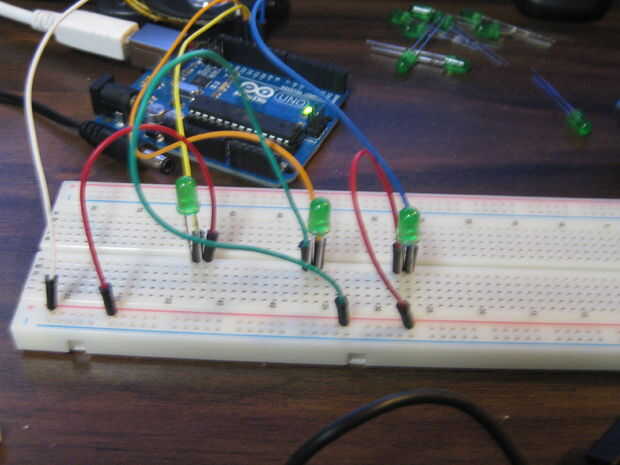

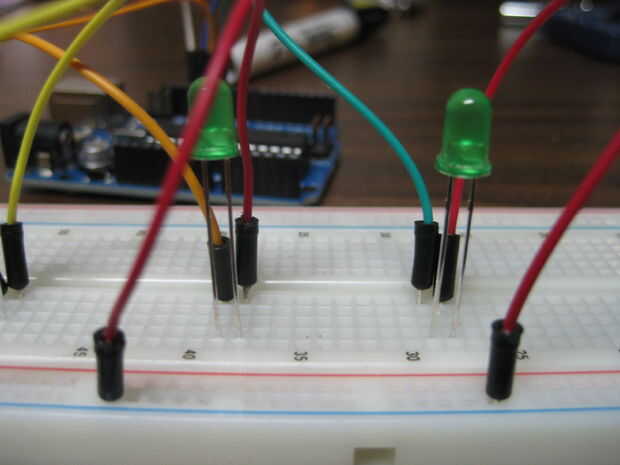

Por último, poner la pierna más larga del Led (+) en el alambre que va al Arduino. La pierna más corta del LED va bajo el puerto que conecta en el riel negativo.
