Paso 3: Conexión de pernos comunes

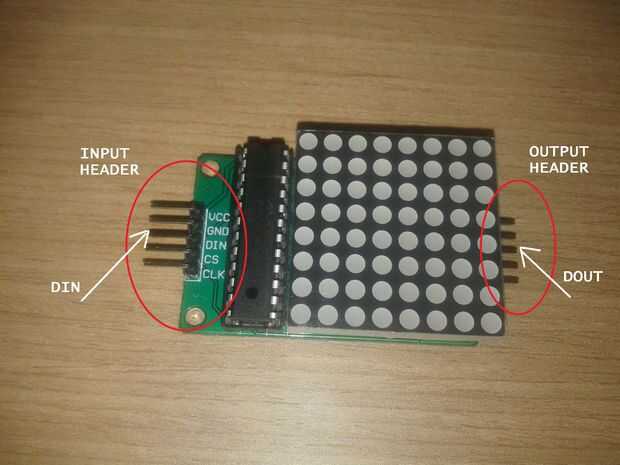

Nombran a todos los pines en los módulos.
La diferencia entre la entrada y salida sólo se aplica a los datos PIN (DIN y duda).
Para el resto de los pines (VCC, GND, CS y CLK), el PIN en la cabecera de entrada es físicamente conectado/acceso directo a la patilla en la cabecera de salida (esto es porque el MAX7219 Margarita compartiendo un bus SPI).
Suficiente hablando. ¡ Alambre de las matrices de LED:

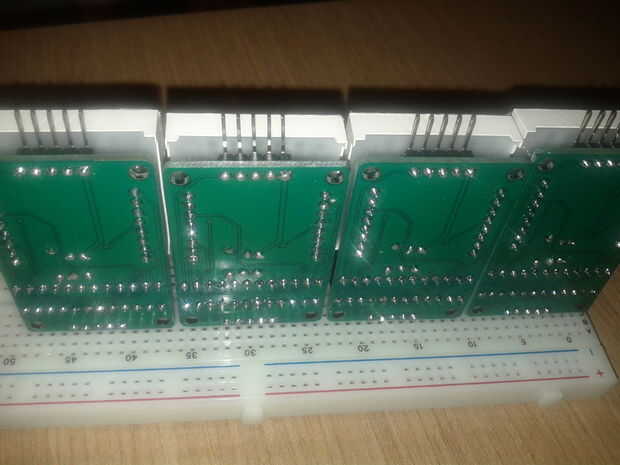

Use la placa enchufe de las matrices. Conéctelos a través de las cabeceras de entrada (el chip MAX7219 debe estar por debajo de la matriz de LED). y la cabecera de salida que pines deben aparecer en la parte superior).

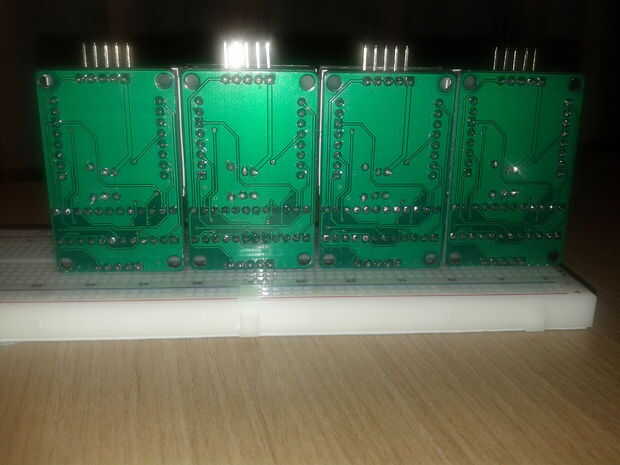

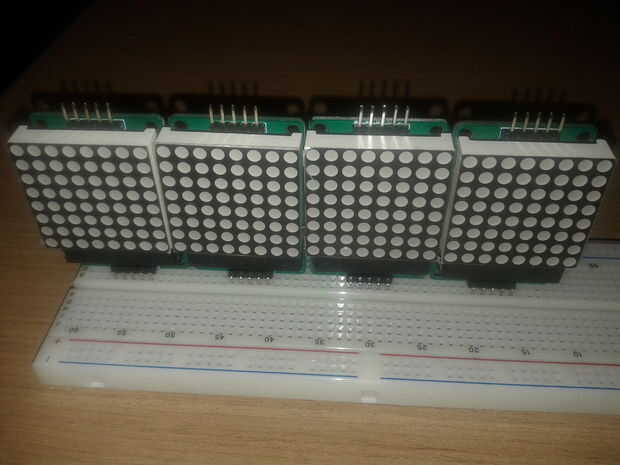

Coloque las cuatro matrices al lado del otro para que no haya espacio entre ellos a la izquierda (ver imagen)

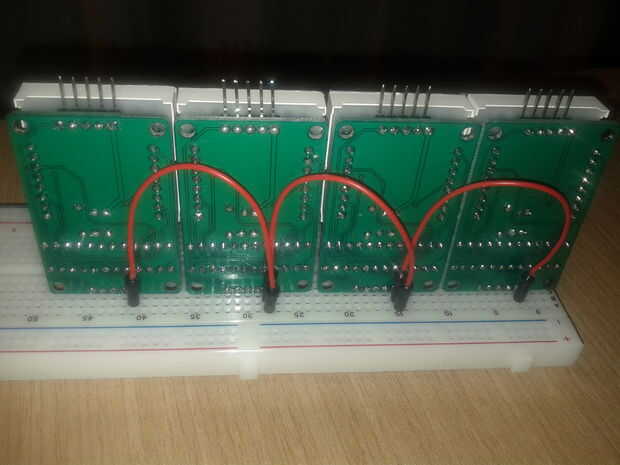

Ahora tienes que conectar todos los pines de VCC de las matrices de cuatro. Utilice 3 hilos del puente (M/M) y conecte usando los agujeros de la protoboard:
-VCC de la matriz 1 con VCC de la matriz 2
-VCC de la matriz 2 con VCC de la matriz 3
-VCC de la matriz 3 con VCC de la matriz 4

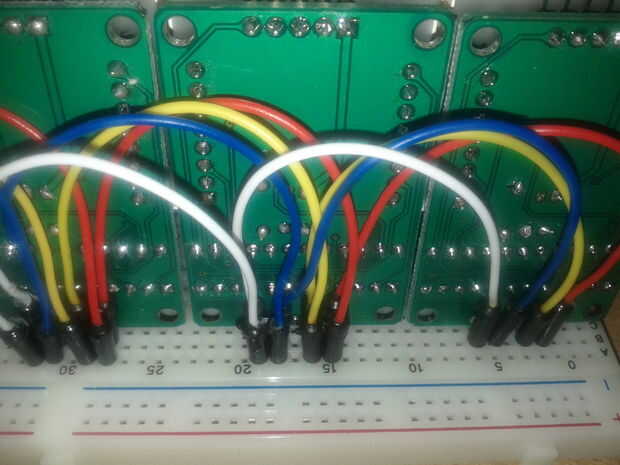

Para evitar errores de conexión del cable equivocado al NIP incorrecto, se recomienda utilizar colores de cables para diferentes pernos (rojo color en las imágenes para VCC)

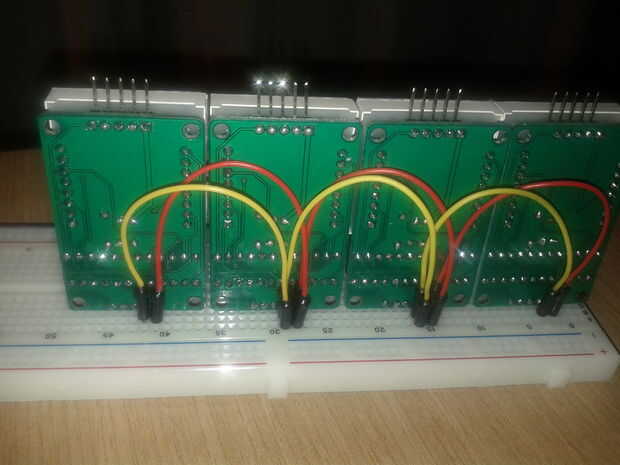

Repetir el mismo proceso para conectar todos los pines GND de las cuatro matrices (coloramarillo en las fotos)

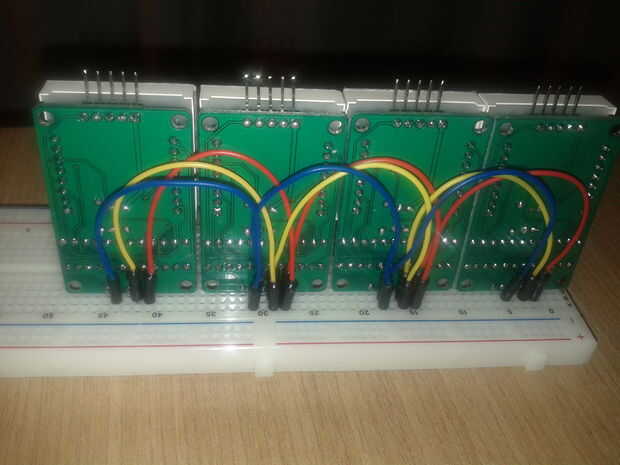

Repetir el mismo proceso para conectar todos los pines del CS de las cuatro matrices (colorazul en las fotos)

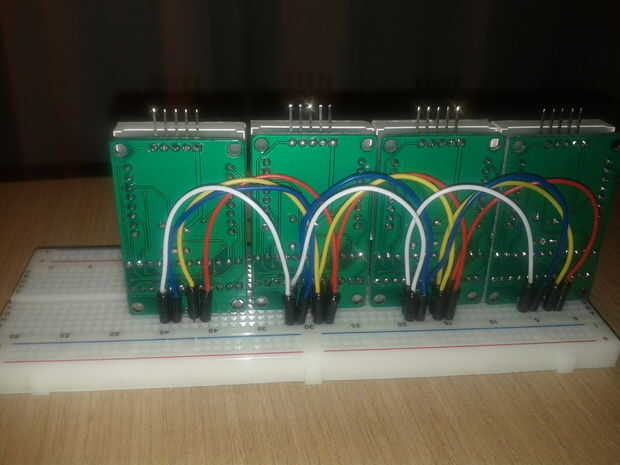

Repetir el mismo proceso para conectar todos los pines CLK de las cuatro matrices (colorblanco en las fotos)
