Múltiples Matrices de LED con Arduino (4 / 8 paso)

Paso 4: Cableado de los pines de datos

Las cuatro matrices de LED son Margarita y esto requiere que la salida de datos (duda) de una matriz es la matriz siguiente (DIN).

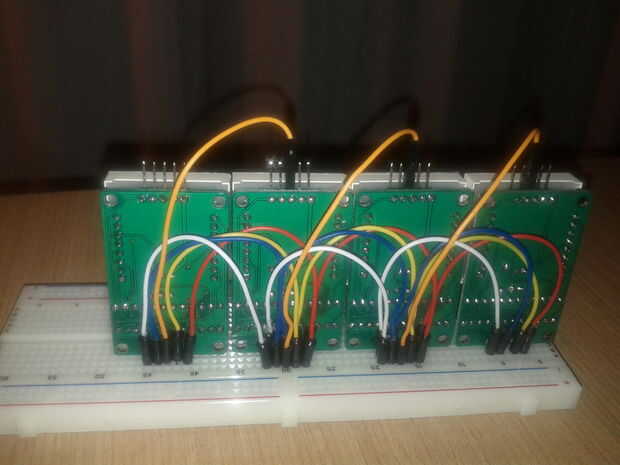

Conectar con cables de puente F/M (colornaranja en la imagen):
-DUDA de matriz 1 (cabecera PINs) con estruendo de matriz 2 (orificio en protoboard)
-DUDA de la matriz 2 (cabecera PINs) con estruendo de matrix 3 (orificio en protoboard)
-DUDA de matriz 3 (cabecera PINs) con estruendo de matrix 4 (orificio en protoboard)
