Múltiples Matrices de LED con Arduino (5 / 8 paso)

Paso 5: Cableado de Arduino

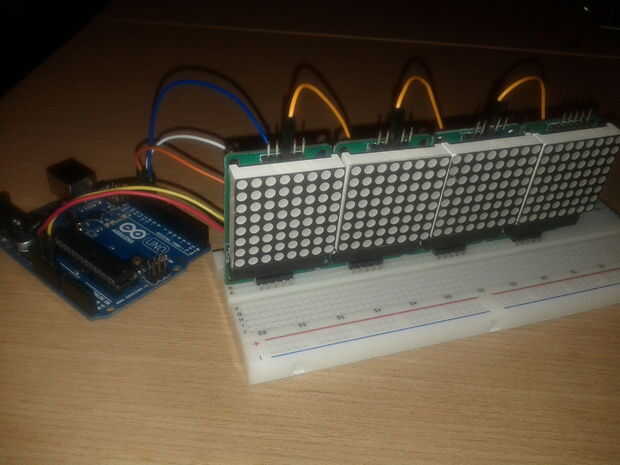

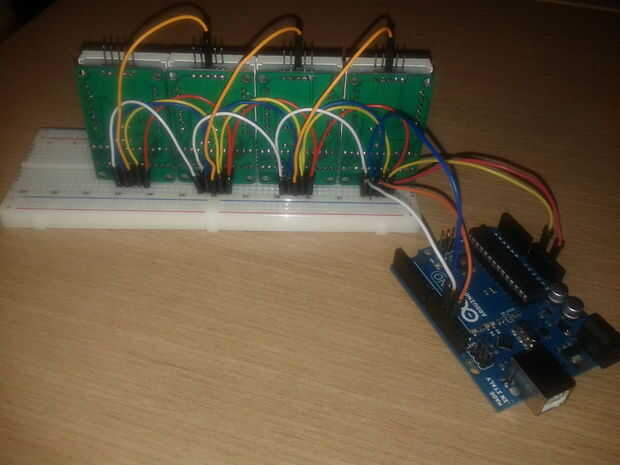

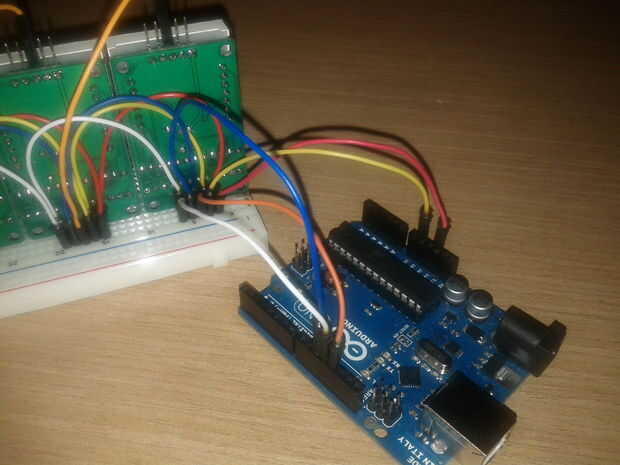

Ahora tienes que conectar Arduino a la primer matriz de LED.

Utilice los cables de puente de 5 M/M para conectar:
Matriz de LED Arduino 1 color del alambre en imagen
(orificio en protoboard)
VCC                              5V                       Red
GND                            GND                    Yellow
DIN                              D12                     Orange
CS                                D10                     Blue
CLK                             D11                      White

Es importante que usted Revise todos los cables y conexiones. Un cable mal conectado (o desconectado) es suficiente para impedir el correcto funcionamiento de las 4 matrices.
