Multiplexación de 7 segmentos muestra con Arduino y registros de cambio (4 / 5 paso)

Paso 4: Construir!

Ahora que ya tienes un entendimiento del hardware y funcionamiento, es hora de construir!

Con su esquema a mano, diseño el ICs primero como agradable y eficaz que puede dar consideración a la colocación de resistencias y otros componentes. El orden de colocación de componentes debe ser ICs > resistencias y otros componentes > cable de conexiones.

Consejo: cuando realice el cableado, siempre potencia conexiones pasado! Si se aplica tensión al pin incorrecto, entonces tú y los componentes son tostadas! Siempre doble y triple verificación cableados! No olvide que si usando el protoboard sin soldadura grande, necesita cerrar los carriles de la energía cuando sea necesario. (Me llevó algunas horas para la primera vez).

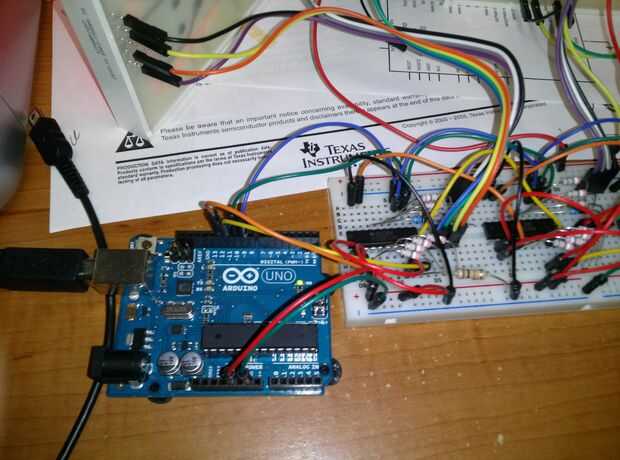

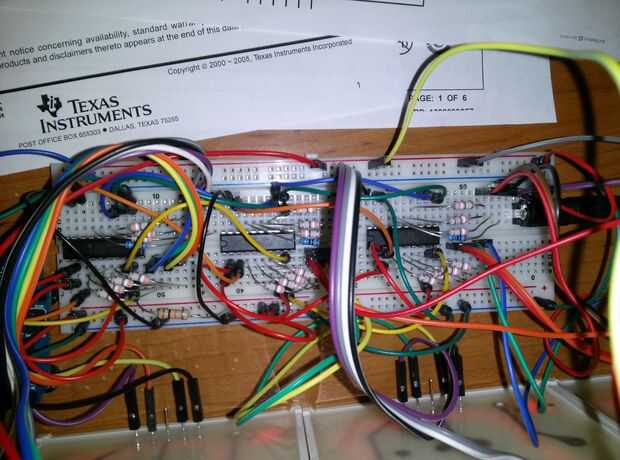

Si has seguido mi esquema, tu protoboard debe verse como el anterior
