Multiplexación de cuatro displays de 7 segmentos usando Shift registra Arduino (4 / 4 paso)

Paso 4: Codificación de Arduino

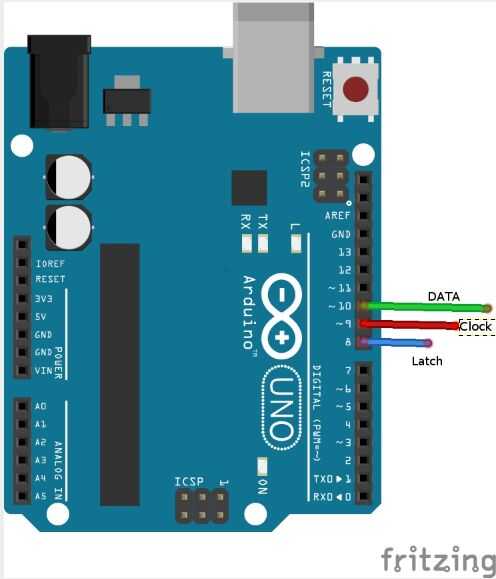

Conectar el pestillo, reloj, clavijas de datos a 8,10,9 pines de arduino (o cualquier otro su deseo)

Que estaba escrito un código, que fue el número de 4 dígitos de entrada serial y pantalla en los 4 LED

Ver los archivos para el código de

Nota: sólo diseñé lo no probado, porque actualmente no tengo arduino y LED

código escrito basado en la imaginación
