Multiplexación de Linkit usando un 74HC595 IC

Hola,

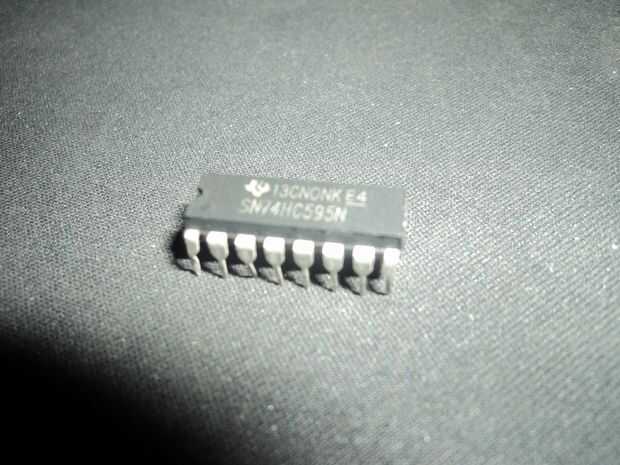

En este tutorial que le mostrará cómo usar IC 74HC595 para aumentar la Pins.It de la entrada-salida es registro de desplazamiento de 8 bits. La multiplexación es una técnica muy eficiente para el control de muchos componentes conectados juntos en una matriz de matriz. En este ejemplo se basa en el 74HC595. La hoja de datos se refiere a los 74HC595 como un registro de desplazamiento serie, serie o paralelo 8 bits de"con cierres de salida; 3-Estado". En otras palabras, se puede utilizar para controlar 8 salidas a la vez teniendo sólo unos pines en el microcontrolador. Puede vincular varios registros para ampliar su producción aún más. Fuente www.arduino.cc
