Multiplexación hace fácil con el MM74C925N (1 / 3 paso)

Paso 1: Mis conclusiones

Si sólo WAN ' t para averiguar cómo utilizar la MM74C925N omitir este paso.

Como un estudiante de secundaria y no un ingeniero, las hojas de datos que leí no hacen mucho sentido, pero lo que deduzco de ellos era dos cosas. En primer lugar lo pin outs en el chip y en segundo lugar, que debe ser utilizada con un cátodo común de siete segmentos pantalla.

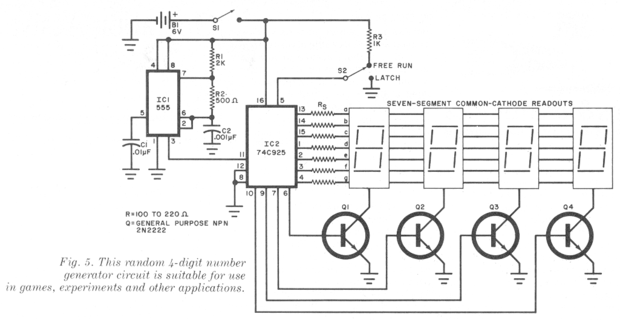

Después de buscar imágenes de google encontré un esquema de un generador de números aleatorios. La primera cosa que noté fue que el pin de reloj fue conectado a un pin de salida de un temporizador 555, de los proyectos anteriores recordaba la salida del 555 temporizador un encendido y apagado de la señal. Después de mirar un poco más i descubrió que la pantallas trabajar correctamente de cátodos comunes deben cablearse para transistores NPN de propósito general, controlados por el chip.

De esto reunieron conocimiento que comencé a experimentar. Yo todo cableado en mi breadbord como esta;

Un segmentos - A en el chip (pin 13)

Segmentos B - B en el chip (pin 14)

Segmentos C - C en el chip (pin 15)

Segmentos D - D en el chip (pin 1)

Segmentos E - E en el chip (pin 2)

Segmentos F - F en la viruta - (pin 3)

Segmentos de G - G en el chip - (pin 4)

Base de Transistor 1 - outA en chip (pin 6)

Base del Transistor 2 - número de chip (pin 7)

Base de Transistor 3 - outC en chip - (pin 9)

Base de Transistor 4 - outD en chip - pin 10

Cierre de pin (Pin 5) - GND

Pin de RESET (Pin 12) - GND

Pin de reloj (Pin 11) - Arduino salida Pin 13

GND (pin 8) - GND

VCC (pin 16) - 5v +

Los colectores de los transistores fueron atados a los cátodos comunes de cada pantalla individual y los emisores en su tierra.

Comencé programando Arduino con un dibujo de abrir y cerrar para simular el 555 y lo que vi fue que la pantalla empezó a contar. Conectando el pin reset a 5v la pantalla volvería a cero y al conectar la clavija de enganche a 5v la pantalla mantenga su valor, hasta que la clavija de enganche fue puesta a tierra otra vez y muestren los cambios. Después de un poco de trabajo configurar una biblioteca de mi programa el Arduino con el MM74C925N de una forma fácil manera.
