Paso 10: Conexiones a los LEDs
![]()
![]()
![]()
![]()
![]()
![]()

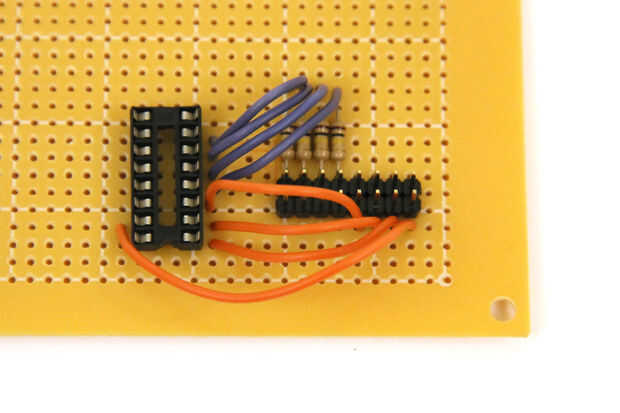

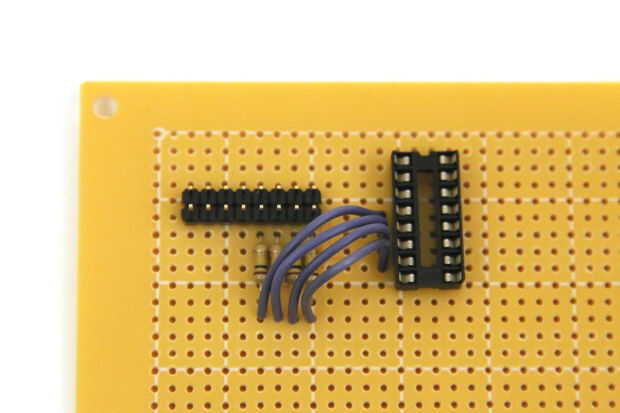

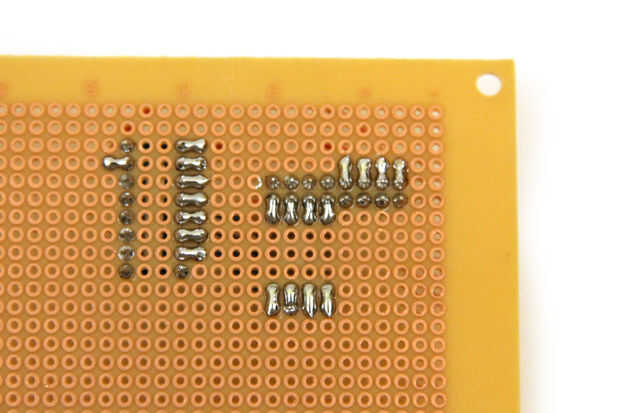

Los pines de salida (control de calidad-Qh) se encuentran en pernos de 1-7 y 15 de los 74HC595. Conectar las resistencias a los pines 4-7 con los cables del puente como se muestra en las figuras 1 y 2. Conecte las clavijas macho encabezado para pernos de 1-3 y 15 como se indica en higos 3 y 4 (ver la nota en la imagen-Cometí un error mientras se suelda, consulte la información abajo para un cableado correcto y esquema). Asegúrese de que unirse eléctricamente a todas estas conexiones con soldadura en la parte inferior de la Junta (figs. 2 y 4).
Como se indica en el esquema, las conexiones de pin son los siguientes:
Arriba
fila 1 (o "azul 1") QD(3)
fila 2 (o "azul 2") QC(2)
fila 3 (o "azul 3") QB(1)
fila 4 (o "azul 4") QA(15)
parte inferior
a la izquierda (si son hacia el frente de la pantalla/mirando hacia los LEDs)
columna 1 (o "led gnd 4") QH(7)
columna 2 (o "led gnd 3") QG(6)
columna 3 (o "led gnd 2") QF(5)
columna 4 (o "led gnd 1") QE(4)
derecho
