Paso 13: Firmware más

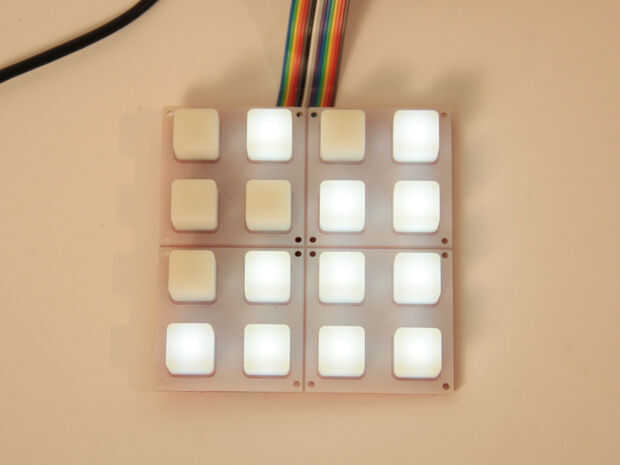

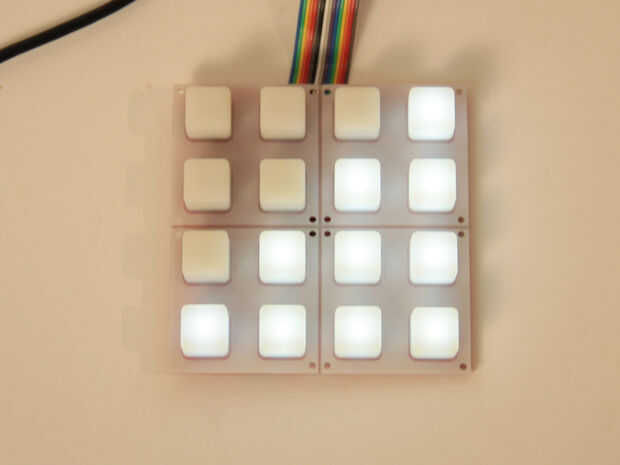

En el código a continuación, configurar el array "ledData". Cada número en ledData corresponde a una fila de LEDs de la matriz de 4 x 4. El primer número (por defecto 1) corresponde a la fila superior, el segundo número (por defecto 3) a la segunda fila y así sucesivamente... Los valores en ledData pueden ir de 0 - 15, donde 0 es todo el LED apagado en esa fila y 15 es todos los LEDs en esa fila. Puede obtener cualquier combinación de encendido y apagado de LEDs por encontrar su binario equivalente y almacenar este valor en la matriz ledData. Los valores por defecto en ledData va a generar el patrón que se muestra en la figura 2. Trate de cambiar los valores predeterminados y ver los resultados, cambiando ledData a {5,3,7,15} que genera el patrón que se muestra en la figura 3.
