Multiplexado con Arduino y el 74HC595 (5 / 14 paso)

Paso 5: Cable de cinta

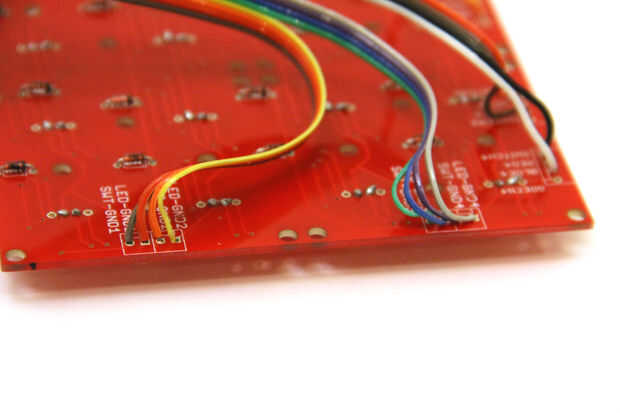

Corte aproximadamente 1 pie de cable plano de 16 conductores. Separar y pele los extremos de todos los 16 cables por un lado y la soldadura de PCB de Sparkfun.  La lista siguiente da todos los conductores de color en orden con el nombre del agujero de PCB que deben soldar, si haces esto correctamente ninguno de los cables deben cruzar.  Tenga en cuenta que desde que sólo utilizo un solo color LED, a cable hasta sólo el ánodo "azul".

Ver las etiquetas en los esquemas anteriormente para la referencia (especialmente si no utiliza el sparkfun pcb).

Conexiones:

un lado del cable de cinta
SWT-GND1 marrón
LED rojo-GND1
SWT-GND2 naranja
LED amarillo-GND2
SWT-GND3 verde
LED azul-GND3
SWT-GND4 púrpura
LED-GND4 gris
Blanco BLUE4
SWITCH4 negro
BLUE3 marrón
SWITCH3 rojo
Azul2 naranja
SWITCH2 amarillo
BLUE1 verde
SWITCH1 azul
otro lado del cable de cinta
