Multiplug inteligente (12 / 14 paso)

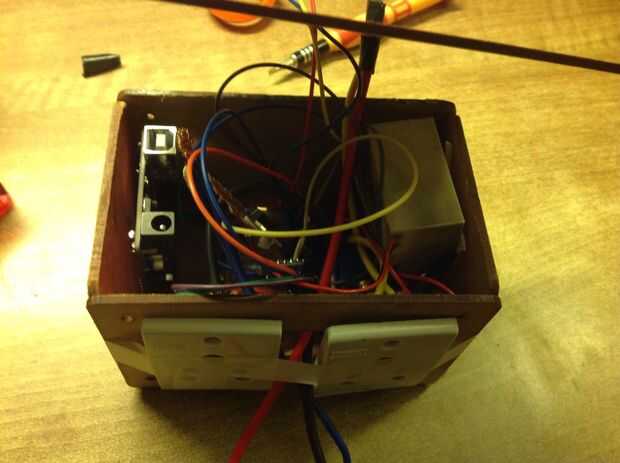

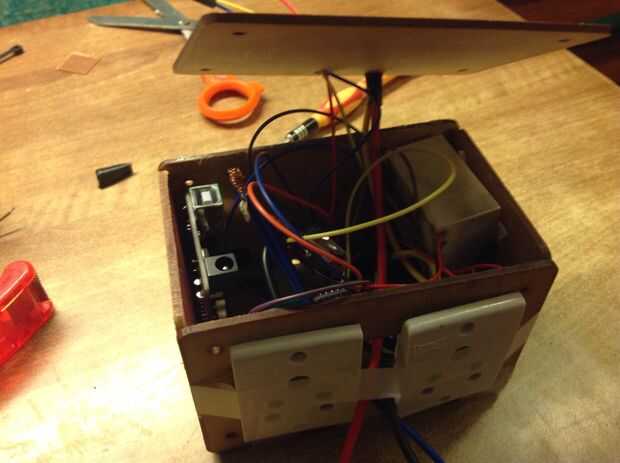

Paso 12: Conecta todas las fases (circuito completo)

En conectar las fases partimos conectando fase dos y la fase tres.
Este es un paso muy sencillo. Sólo tiene que conectar la salida de 5v a 5v de Arduino o vcc y
Conectar el GND de regulador a Arduino GND.

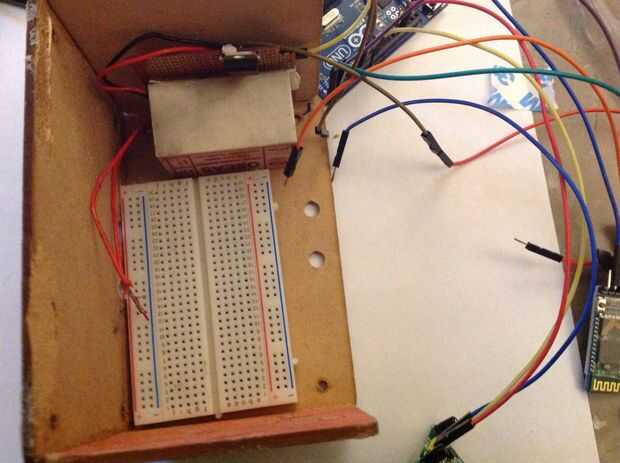

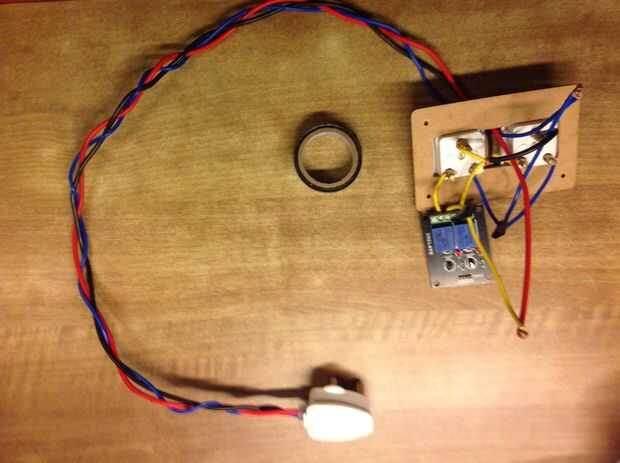

Conexión de fase 1 y 2
Conectar el pin 1 relé para pin Arduino 7
Relé del Pin 2 al pin 6 Arduino
Relé GND a GND de Arduino
relé de 12V a 5 voltios arduino

Ahora ya terminamos con todas las conexiones, lo es la programación de tiempo.
